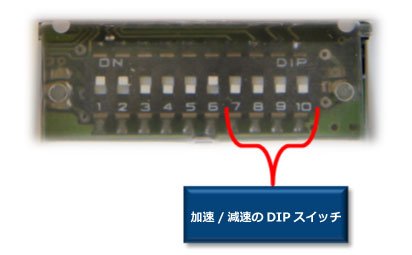

これらのスイッチはモーターの始動時と停止時にコントローラーが使用する加速 G力 と 減速G力 をそれぞれ選択するために使用します。 EQUBE Module の加減速制御はSPEED DIPスイッチの設定速度に関係なく、 一定のG力またはランプ勾配 になるように設計されています。
以下の表は G力ランプ の加速/減速DIPスイッチ設定が可能な16 項目と、モーター速度を 最大 に設定した場合Speed DIP Switch chart) の設定項目32)に全速(加速時)または停止(減速時)に達するまでの予想ランプ 時間 を表示しています。
| Accel/Decel Times when SPEED setting is 100% maximum | ||||
|---|---|---|---|---|
| SW 7 | SW 8 | SW 9 | SW 10 | Accel/Decel Time (sec) |
| OFF | OFF | OFF | OFF | 0.050 |
| OFF | OFF | OFF | ON | 0.100 |
| OFF | OFF | ON | OFF | 0.200 |
| OFF | OFF | ON | ON | 0.300 |
| OFF | ON | OFF | OFF | 0.400 |
| OFF | ON | OFF | ON | 0.500 |
| OFF | ON | ON | OFF | 0.600 |
| OFF | ON | ON | ON | 0.700 |
| ON | OFF | OFF | OFF | 0.800 |
| ON | OFF | OFF | ON | 1.000 |
| ON | OFF | ON | OFF | 1.200 |
| ON | OFF | ON | ON | 1.400 |
| ON | ON | OFF | OFF | 1.600 |
| ON | ON | OFF | ON | 1.800 |
| ON | ON | ON | OFF | 2.000 |
| ON | ON | ON | ON | 2.500 |

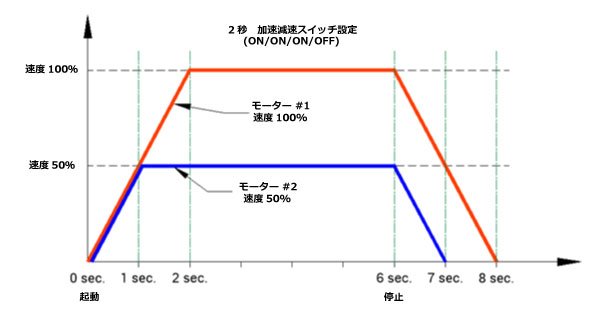

グラフを用いた例
モーターは2つあり、その回転速度はモーター#1 は最高回転数100%に、モーター#2 は50% に設定されています。加速/減速DIPスイッチ4～1を ON、ON、ON、OFFに設定すると、速度が最大100％に設定されている場合、 加速時間は2.000秒、減速時間は2.00秒になることがこのチャートから分かります。加速/減速ランプは同じなので速度が最大値の50%であれば、加速時間と減速時間は最大値の1/2、つまりそれぞれ1.000 秒になります。この例では、両方のモーターを同時に始動させて6秒間運転した後、両方同時に停止させます。これを表すと次のグラフになります。
