Medir una pared

Montar el Flexijet 3D, “conectarlo”:“https://www.manula.com/manuals/flexijet/flexijet-stone/4/es/topic/connecting-to-your-flexijet-3d, y “ usar la nivelación automática de Flexijet”:https://www.manula.com/manuals/flexijet/flexijet-stone/4/es/topic/auto-leveling (cada vez que lo montemos, movamos o al iniciar un nuevo proyecto).
Si sólo se mide una pared: En la ‘Pestaña de medición’, haga click en el boton Medir Pared.

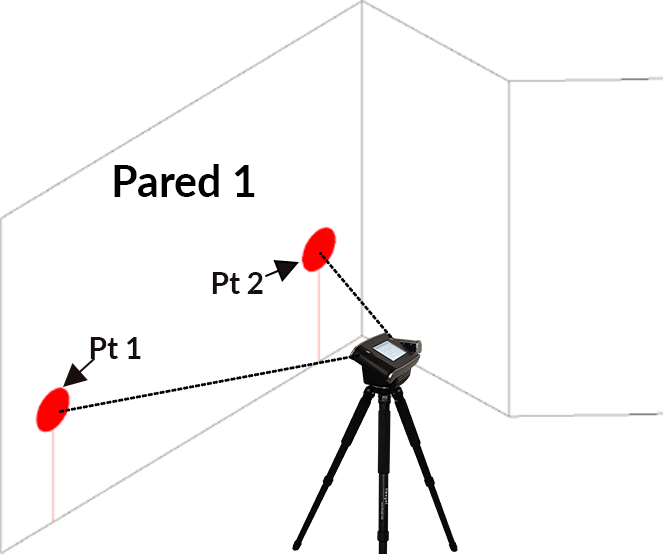

Establesca el plano en la pared, midiendo en la pared del lado izquierdo y luego en el lado derecho. Si no se ha utilizado la función ‘Alinear al objeto’, el plano de la primera pared también se utilizará para establecer la alineación del eje x automáticamente.
Ahora, mida la geometría de esta pared utilizando Líneas Múltiples y Polilíneas. De forma similar a como se mide una encimera pero en un plano vertical, mida las superficies que se cruzan con la pared para capturar la forma exterior de la pared con Líneas Múltiples para secciones rectas y Polilíneas para secciones trazadas. Cada punto medido se aplanará perpendicularmente al plano vertical.
Para medir paredes adicionales: Vuelva a hacer clic en el botón ‘Wall’ y siga las instrucciones para definir el plano de la nueva carpeta.

Verification

Paso 1 de verificación: Conecte las esquinas según sea necesario y utilice la función Mostrar esquinas o Mostrar punto CAD para apuntar el Flexijet a las esquinas para la verificación visual.
Step 2 of Verification: Use the Dimension tools to place measurements on the page and verify with a tape measure.
To verify the plum of the wall, it can be used to do it manually using Distance point to plane or to create a hath and digitalize it so the Flexijet does it automatically.
