Mostrar CAD-Point

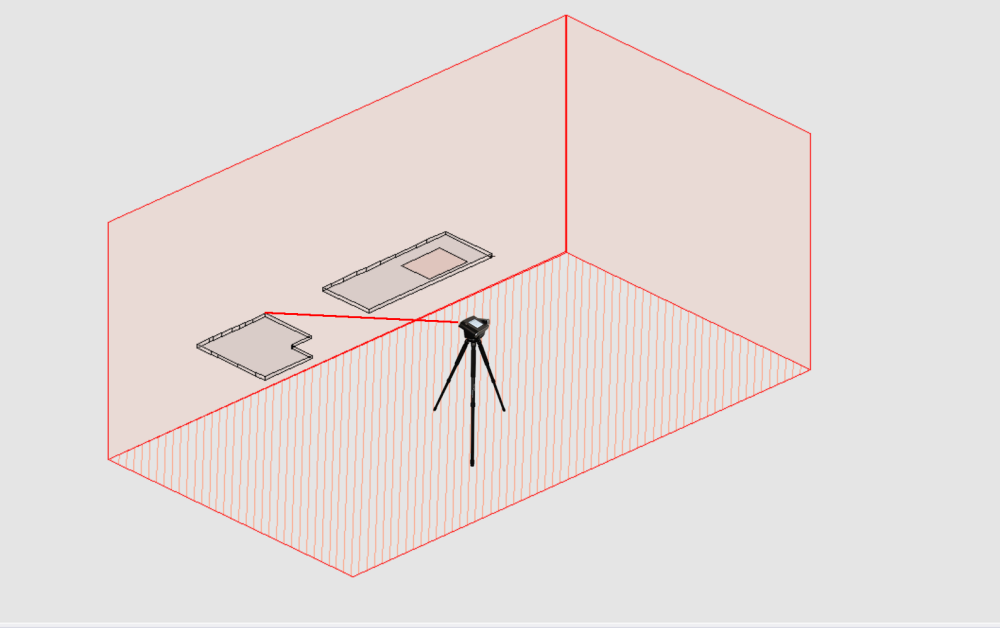

La función Mostrar punto CAD utiliza la Flexijet 3D para proyectar automáticamente un punto.

Para proyectar un punto CAD:

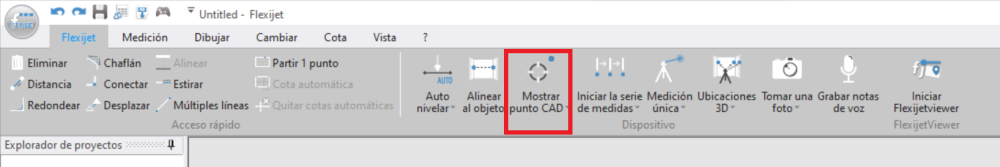

1. En la pestaña Flexijet, haga clic en el icono Mostrar punto CAD


2. Ahora, haz clic o toca en el punto de tu dibujo donde quieres que Flexijet apunte.


3. Flexijet se moverá automaticamente para proyectar ese punto.

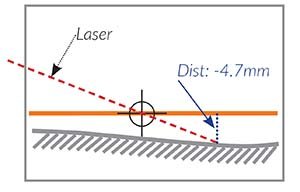

Cuando el láser de Flexijet haya alcanzado el punto, observará que el panel de comandos de FlexiCAD también mostrará un valor de distancia, indicando la diferencia de altura entre el plano y el punto que se está proyectando. Por ejemplo, una lectura de -4,7 indica una distancia de 4,7 mm por debajo del plano.

Flexijet apuntará el punto a la altura del plano seleccionado. En función de las variaciones de la superficie, Flexijet puede apuntar ligeramente por encima o por debajo del objeto real.

*NOTA: Al proyectar en un punto perpendicular, se recomienda utilizar en su lugar la opción ‘Mostrar punto CAD (perpendicular)’ ya que se ajustará automáticamente a las variaciones de grosor/nivel de la superficie de proyección.

Para proyectar un punto más alto o más bajo que el plano, siga “este enlace para utilizar la función ‘apuntar-rapido’ “.:https://www.manula.com/manuals/flexijet/flexijet-stone/4/es/topic/quick-aim
