4.2 Aufmaß Bildschirm

Dein Flexijet 3D wechselt automatisch zu dem Aufmaß Bildschirm, sobald du eine Funktion auswählst.
Die Ansicht variiert in Abhängigkeit zu der gewählten Funktion und aktuellem Messschritt.

9. „Endpunkte verbinden“ automatische „Verschneidung“ der Linien.
10. „Orthogonal Modus“ bei Aktivierung wird Achsparallel gezeichnet.
11. „Farbendialog“ Farbauswahl für die aktuelle Funktion.
12. „Aktuelle Zeichnungsansicht“
13. „Befehlsfenster“ Information zu der aktuellen Funktion.

14. “Hilfsbilder” sind kontextbezogene Bilder, eine Art visueller Leitfaden für die aktuelle Funktion.

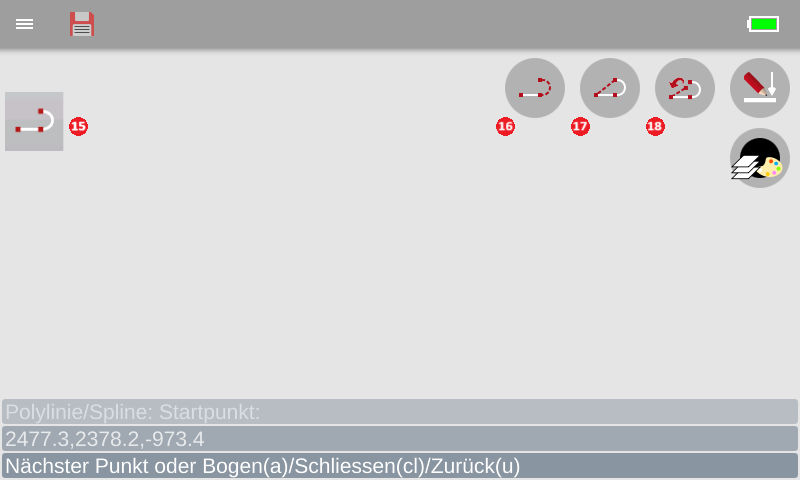

15. “aktive Funktion”
16. “Polylinie als Bogen” messen.
17. “Polylinie schließen” schließt und beendet die aktuelle Polylinie.
18. “letztes Segment entfernen” wie die “Rückgängig” Funktion für die aktuelle Polylinie.

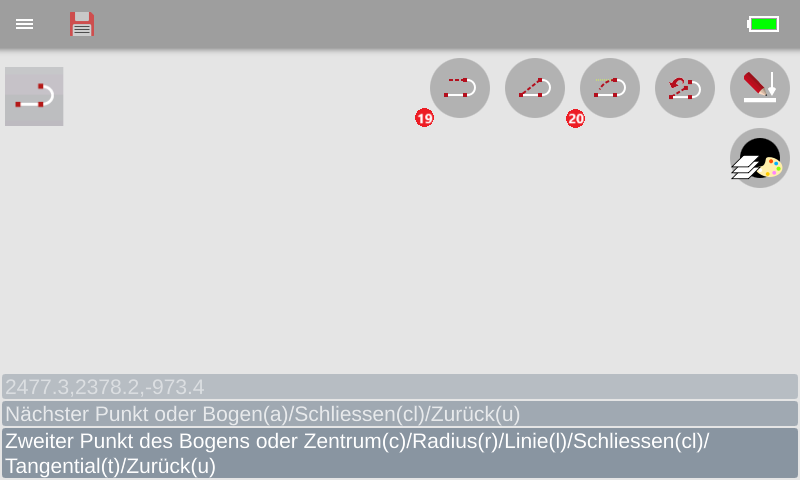

19. “Polylinie als Linie” messen. Wird eingeblendet wenn die Funktion “Polylinie als Bogen” messen aktiv ist.
20. “Polylinie als tangentialen Bogen” messen. Wird eingeblendet wenn die Funktion “Polylinie als Bogen” messen aktiv ist.
