10.12 3D-DWG und IFC Export

Es ist ebenfalls möglich einen 3D DWG bzw. einen IFC Export durchzuführen, in der Flächen, Volumenkörper und Objekte enthalten sind.

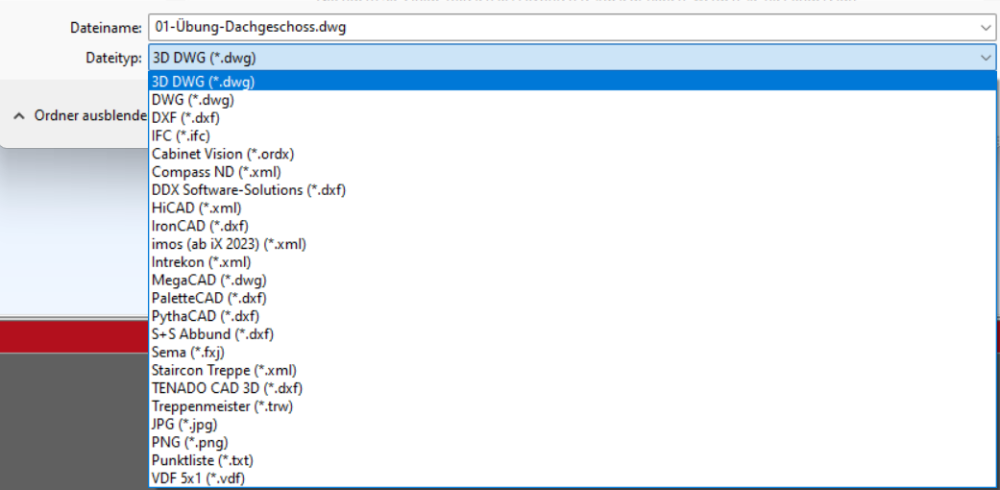

Zu finden ist, in diesem Beispiel der “3D DWG-Export” im Exportdialog.

Im oberen Bereich kannst du die DWG-Version wählen in der Exportiert werden soll.
Unter „Objekte“ kann gewählt werden, ob die 3D Objekte als Block oder als Gruppe exportiert werden sollen.
Was Auswirkungen auf die Nacharbeit haben kann.
Unter „Objektstärke“ gibt es verschiedene Einstellungen zu den Raumaufmaß Elementen.

Alle Wände werden in der Wandstärke exportiert, die im Exportdialog hinterlegt ist.
Wenn du eine oder mehrere Wände in einer anderen Wandstärke exportieren möchtest,
dann kannst du die Objektehöhe in den Eigenschaften der entsprechenden Wand verändern.

!Die Grundlage für die Objektehöhe ist das Koordinatensystem der Wand.
Wenn du eine Wand manuell verändern möchtest und statt 250mm eine Stärke von 300mm verwenden willst, dann stelle die Objekthöhe auf -300 ein.
