Pantalla MPD Vertical

INSTALACIÓN DE PANTALLA:


PASO 1

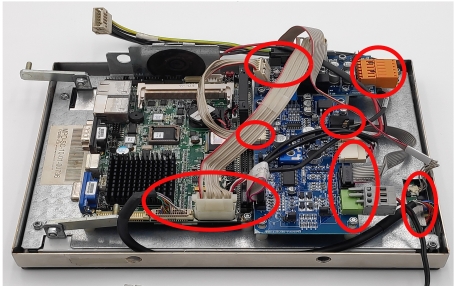

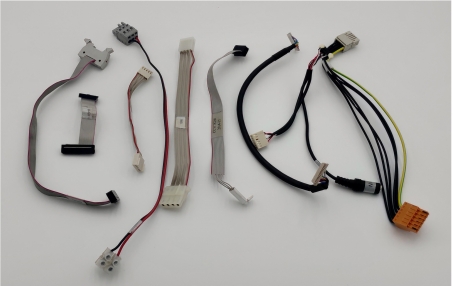

1.1 Con la pantalla desmontada del soporte, retirar todos los cables.



1.2 Cables retirados en el paso anterior.

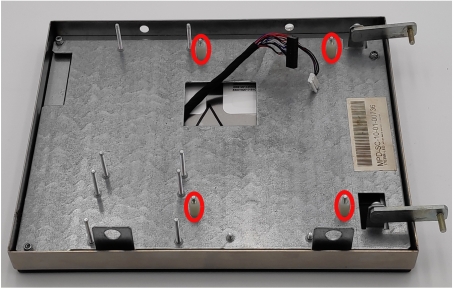

1.3 Retirar el soporte con el altavoz usando el vaso hexagonal y desconectar el cable.

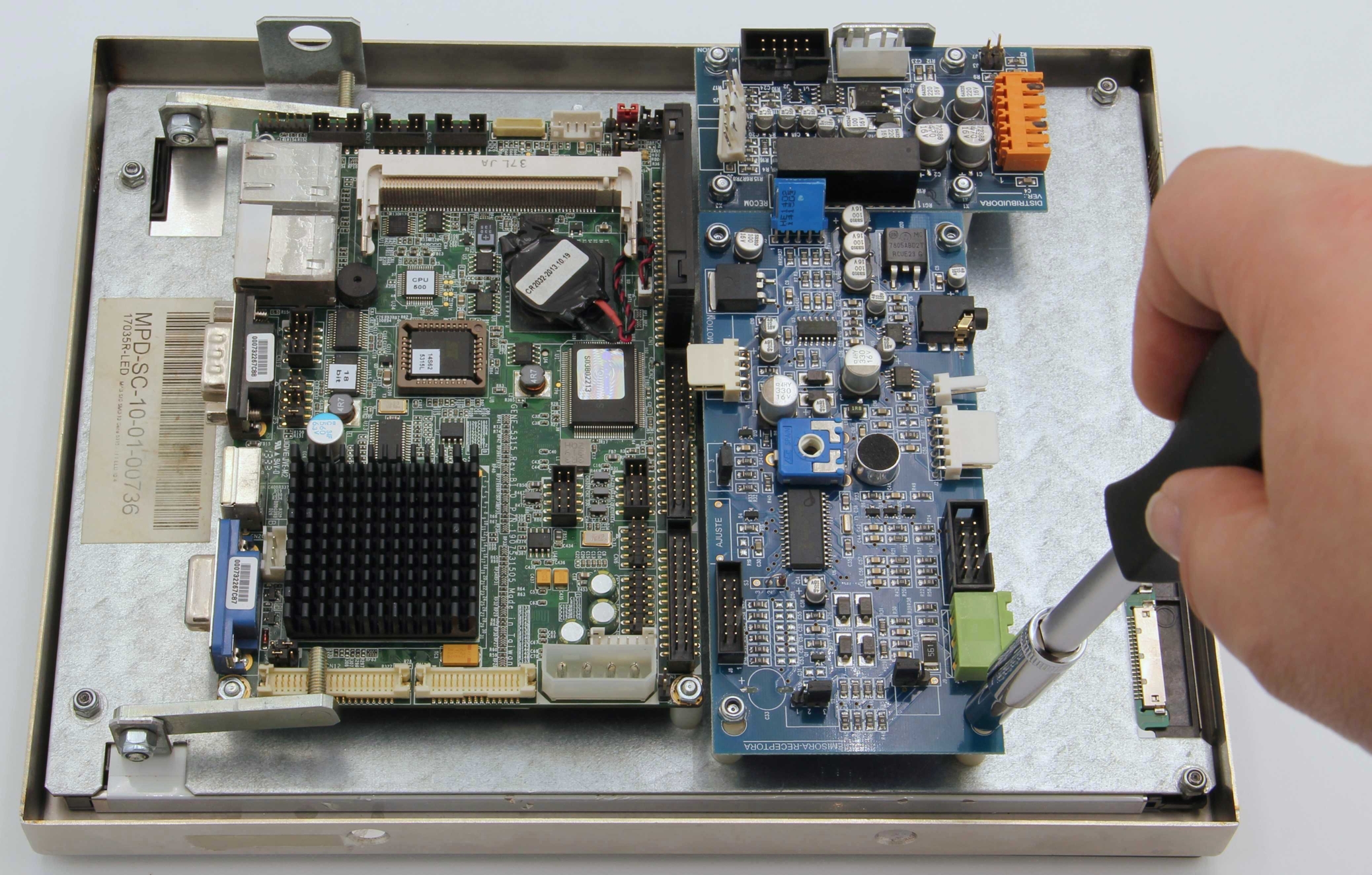

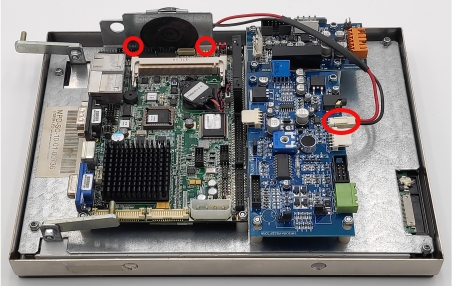

1.4 Quitar las tuercas señaladas para retirar las placas electrónicas.

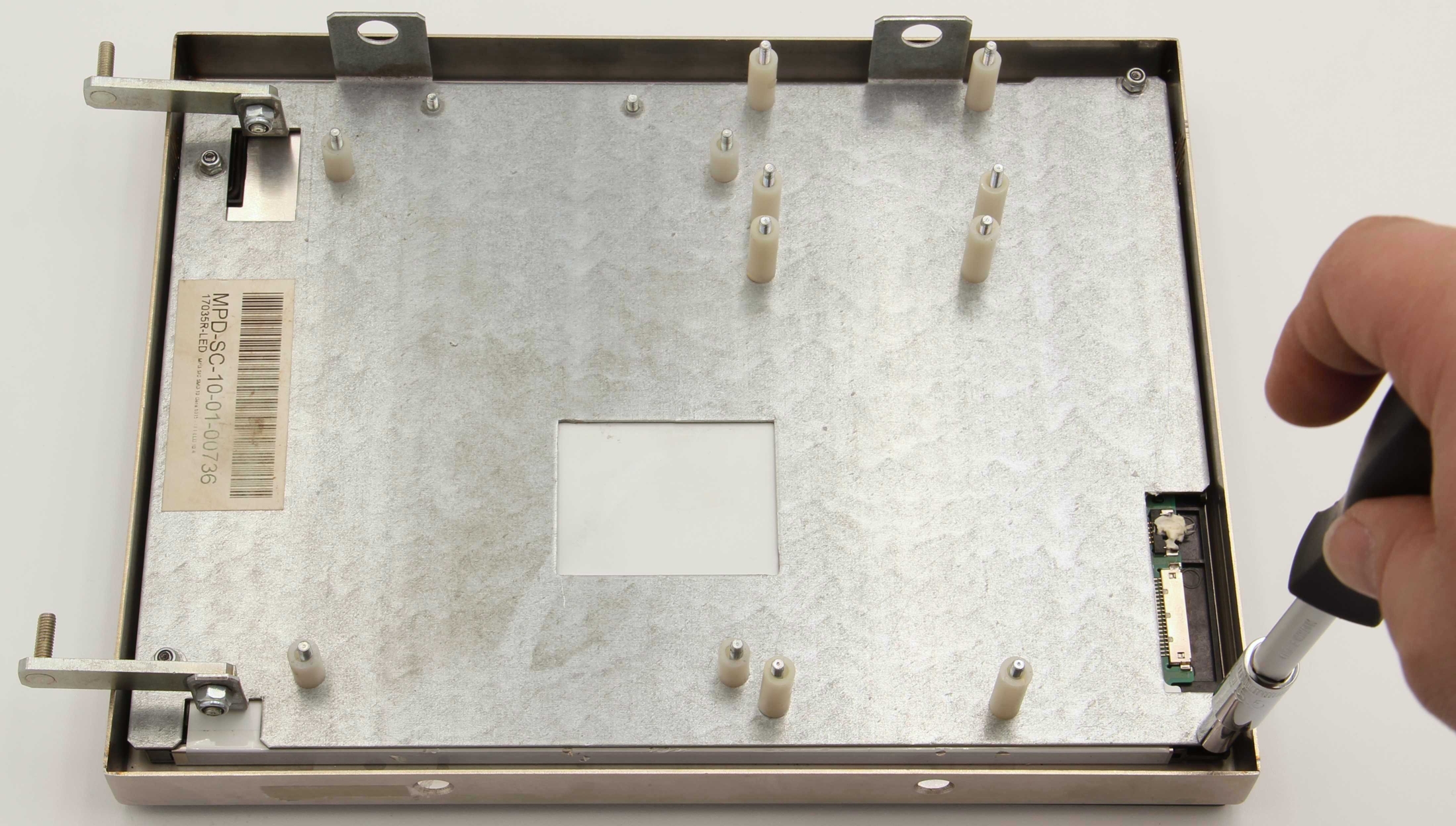

1.5 Quitar las tuercas con el vaso hexagonal para retirar el soporte. Retirar todos los casquillos de nailon.

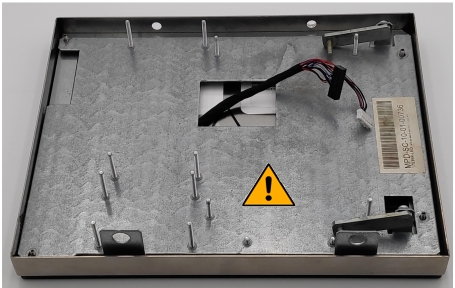

1.6 Retirar el soporte, para ello se tira de las bisagras.

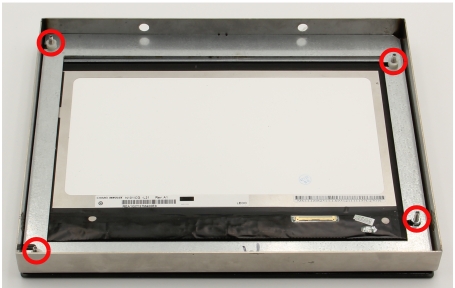

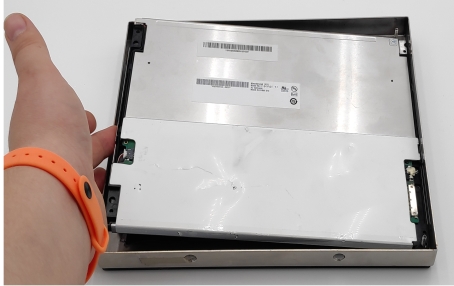

1.7 Tirar del panel LCD hacia arriba desde un extremo para retirarlo.


PASO 2

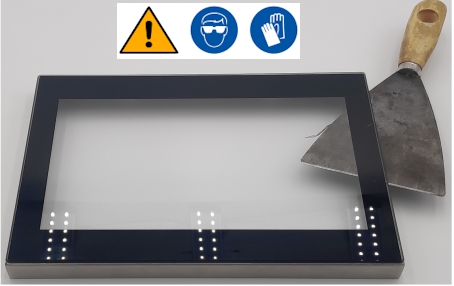

2.1 Despegar el cristal con la espátula.



2.2 Retirar el adhesivo con la rasqueta suministrada. Se recomienda el uso de acetona o disolvente para facilitar este paso. Usar la espátula con los restos difíciles.

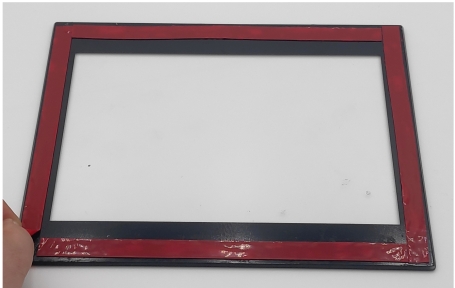

2.3 Retirar la cinta protectora del cristal.

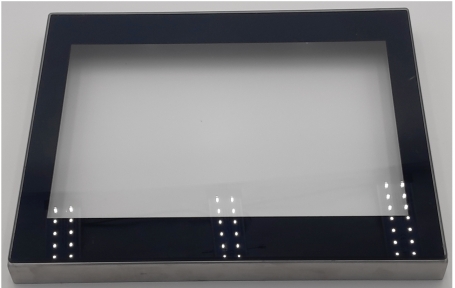

2.4 Pegar el nuevo cristal al marco estando este centrado. Ejercer presión sobre el cristal para una correcta adhesión.


PASO 3

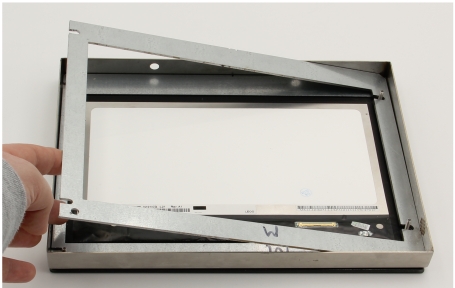

3.1 Limpiar el cristal e instalar el marco con una muesca superior exterior en el centro. Instalar el panel TFT retirando el plástico protector. Usar la posición de los agujeros como referencia.



3.2 Instalar el marco con dos muescas exteriores en el centro. Este fija el panel TFT en la pantalla.

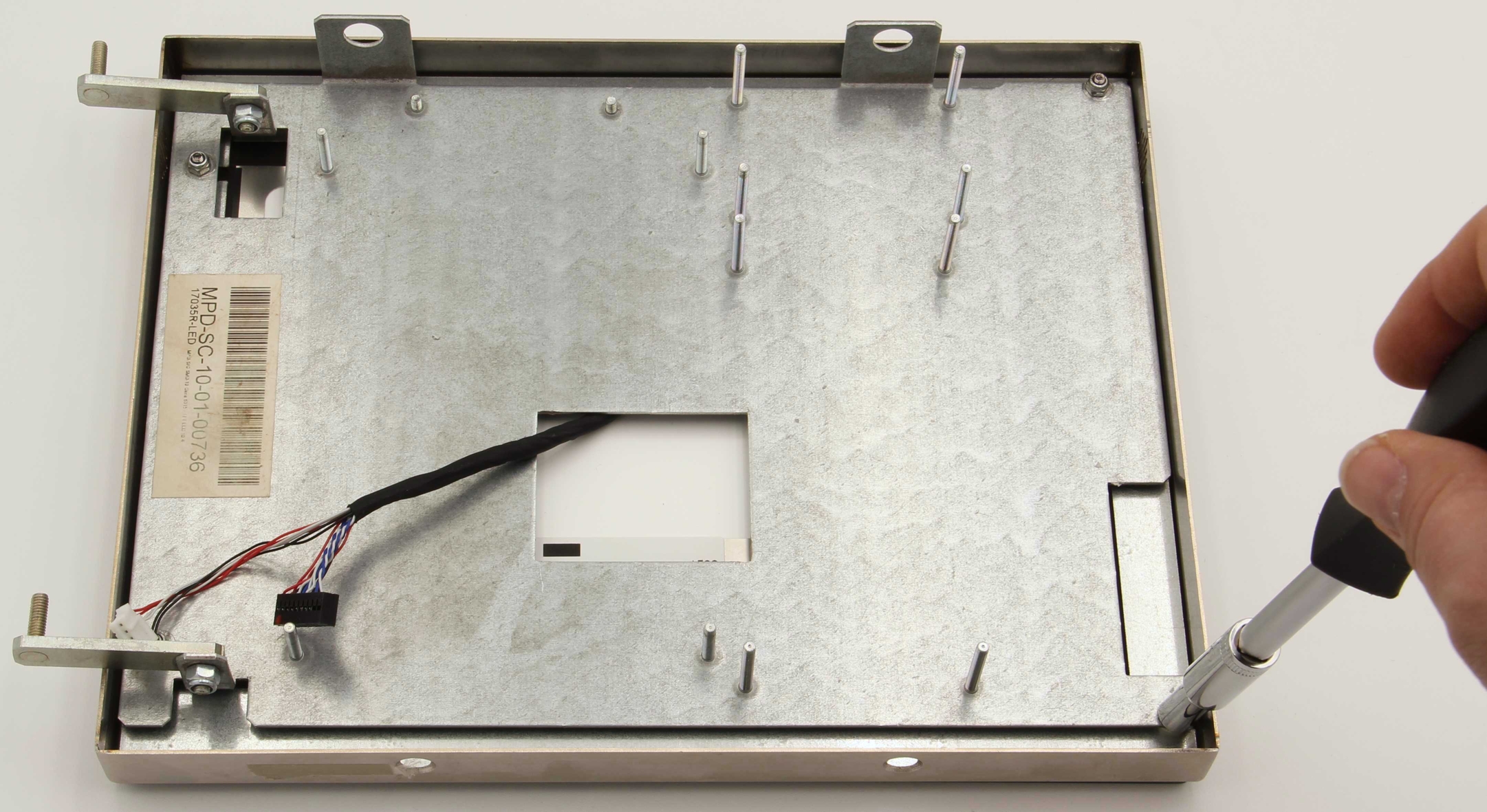

3.3 Sujetar el soporte usando 3 casquillos de nailon pequeños retirados anteriormente y una tuerca hexagonal del kit. Instalar el cable LVDS en el panel TFT.

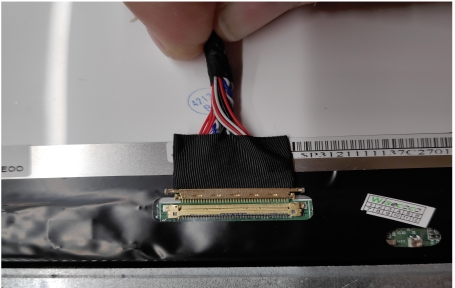

3.4 La conexión del cable LVDS con el panel TFT debe realizarse igual que en la imagen.




3.5 Instalar el soporte de la electrónica, pasando el cable LVDS por el agujero central. El cable LVDS no se debe soltar del panel.

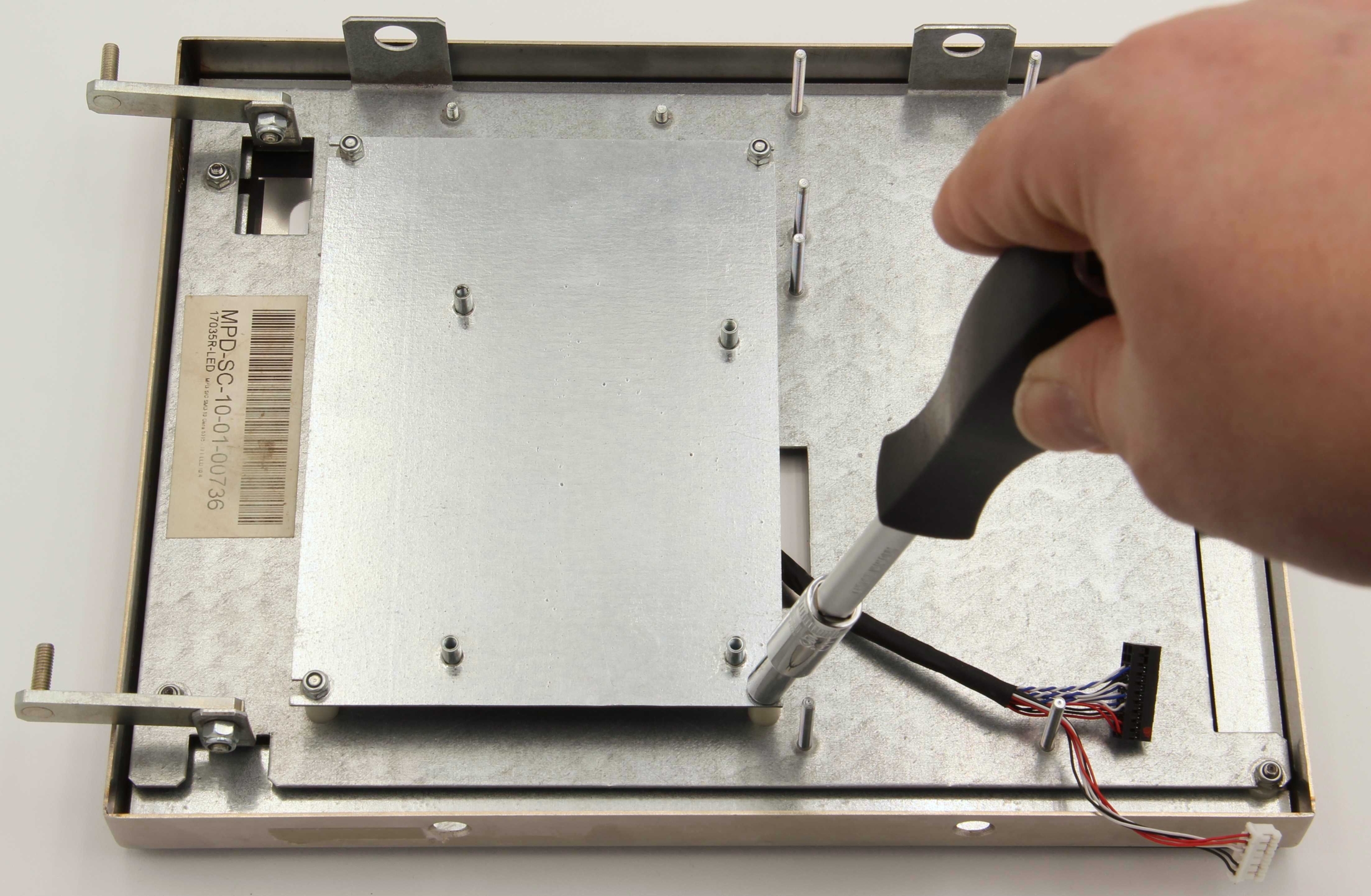

3.6 Fijar el soporte con las 4 tuercas que se han retirado anteriormente. Es necesario usar el vaso hexagonal de 5,5 mm.


PASO 4

4.1 Instalar los 4 casquillos de nylon de tamaño medio retirados anteriormente. Esto permitirá elevar el soporte de la controladora de video.



4.2 Instalar el soporte suministrado con el kit, pasar el cable LVDS por debajo. Se fija con 4 tuercas usando el vaso hexagonal de 5,5mm.

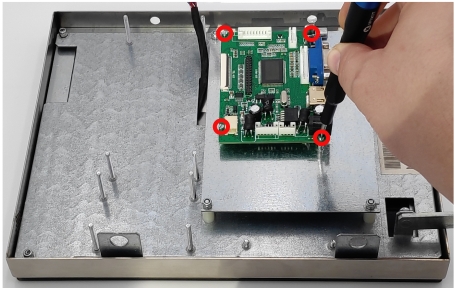

4.3 Instalar la controladora de video, usar los 4 tornillos suministrados en el kit. Es necesario un destornillador plano.

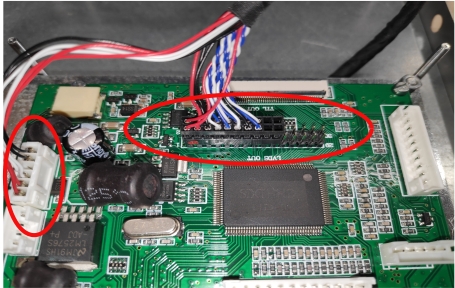

4.4 Conectar el cable LVDS en la controladora de video. Centrar el punto rojo con el pin 1, marcado en la placa. El conector blanco entra en una única posición en la placa.


PASO 5

5.1 Conectaremos a la controladora de TFT los siguientes cables de la TCU situada en techo de cabina:

· Cable HDMI.
· Cable de alimentación de 12VDC (Out)

Guías de conexión a maniobra para la TCU:
