COMPONENTES
A. All in One 15E
B. Antena GSM (Opcional)
C. Adaptador Wireless USB (Opcional)
D. Alargador USB
E. Adaptador de corriente 12VDC
F. Conversor DC/DC 24V/12V (Opcional)
G. Troquel

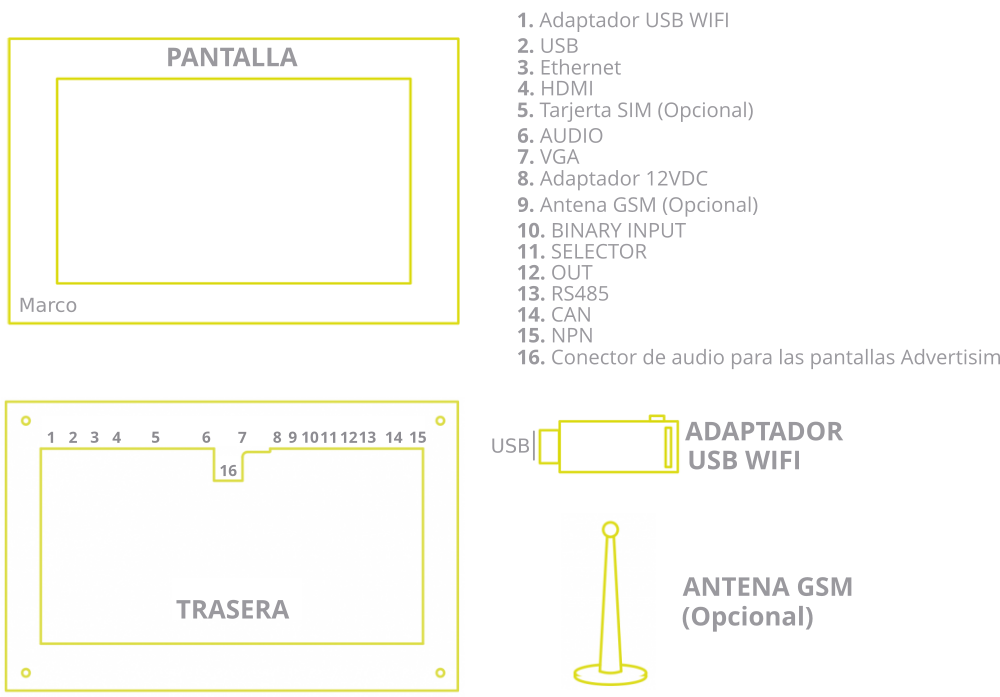

ESQUEMA DE CONEXIÓN
INSTALACIÓN
1. Usar el troquel incluido en la caja y marcar los puntos de anclaje necesarios para la instalación del Advertisim.
2. Retirar el troquel, perforar la superficie en base a la imagen dibujada en el paso anterior. Ubicar la antena (si se incluye) en el exterior de cabina (recomendable techo), con el propósito de mejorar la recepción de señal y pasar a cabina el cable de la antena y el cable de alimentación a 12V del Advertisim.
3. Conectar el adaptador USB Wireless (si se incluye) usando el alargador USB. Conectar la antena (9) y el conector de alimentación.
4. Realizar las conexiones a maniobra.
5. Colocar los pernos de la pantalla en los agujeros perforados.
6. Dependiendo del modelo adquirido, conectar el cable de alimentación integrado al sistema de suministro eléctrico de la instalación (utilizar el conversor DC/DC si procede) o bien enchufar el adaptador a una toma de corriente (8) y conectarlo al Advertisim.
7. Configurar el dispositivo usando el Manager.
