Monarch Nice 3000+

*Antes de empezar el conexionado, seguir la guía de Instalación y puesta en marcha

1. Elementos necesarios

• 2x Cable para conexión CAN

MON Nice 300 Toolkit

*Comprobar si su GSR tiene una pegatina que indique que el equipo tiene las resistencias de final de BUS CAN desactivadas. En caso afirmativo, pasar al punto 2. Conexión.

!Si su GSR no tiene la pegatina, comprobar el valor de la resistencia con un tester. Cuando las resistencias están activadas el valor es de 120Ω.
Los próximos pasos describen cómo desactivar las resistencias antes de pasar al punto 2. Conexión.

1. Retirar los 6 tornillos de la base y laterales

2. Deslizar la tapa hasta retirarla del GSR

3. Retirar la placa FXS-CAN tirando suavemente y por igual por ambos lados

4. Dar la vuelta y verificar que los jumpers estén puestos

5. Retirar los jumpers para desactivar las resistencias

6. Colocar la FXS-CAN suavemente, confirmando que todos los pins estén alineados correctamente

7. Invertir los pasos para montar el GSR

2. Conexión

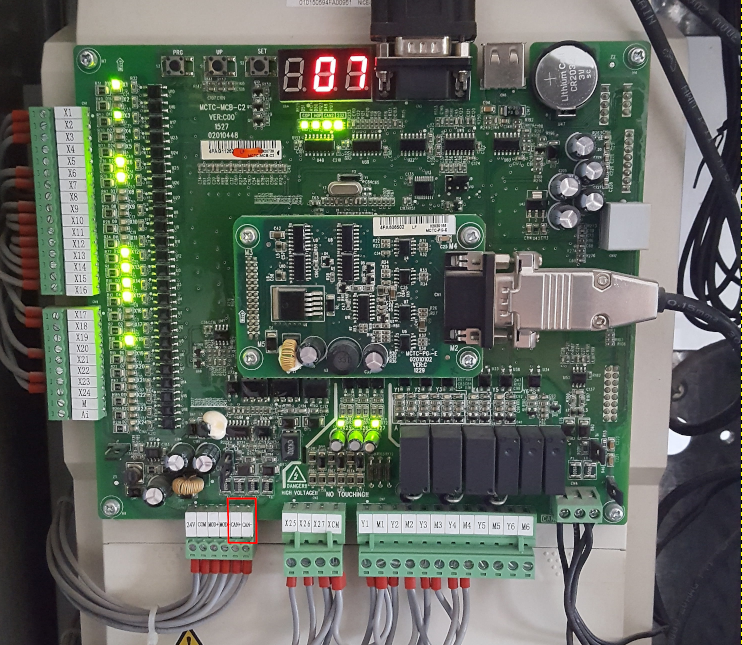

1. Localizar el conector CAN en la controladora.

2. Localizar los conectores CAN en el GSR.

3. Conectar los terminales CAN+ y CAN- al CAN del GSR como se describe.

*Seguir los pasos en Configuración Plataforma
