Handmatig toevoegen of verwijderen entiteiten
Na het kiezen voor ‘Aanpassen schema’ opent het scherm waar entiteiten kunnen worden toegevoegd of afgevoerd. De entiteiten worden weergegeven in de structuur zoals deze ook in de output terechtkomt. Verplichte entiteiten zijn altijd aanwezig.

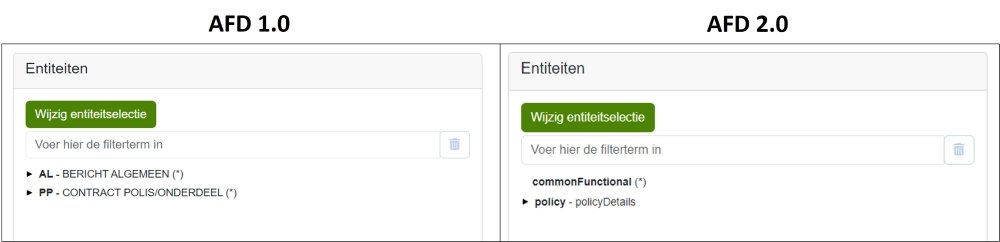

Beheerscherm entiteiten
Om entiteiten toe te voegen of af te voeren klik je op de knop ‘Wijzig entiteitselectie’. Selecteer of deselecteer gewenste entiteiten door op de checkbox te klikken. Entiteiten kunnen ook worden gezocht met de filteroptie bovenin het scherm. Voer een (deel van een) zoekterm in en de entiteiten worden direct gefilterd met overeenkomstige resultaten.

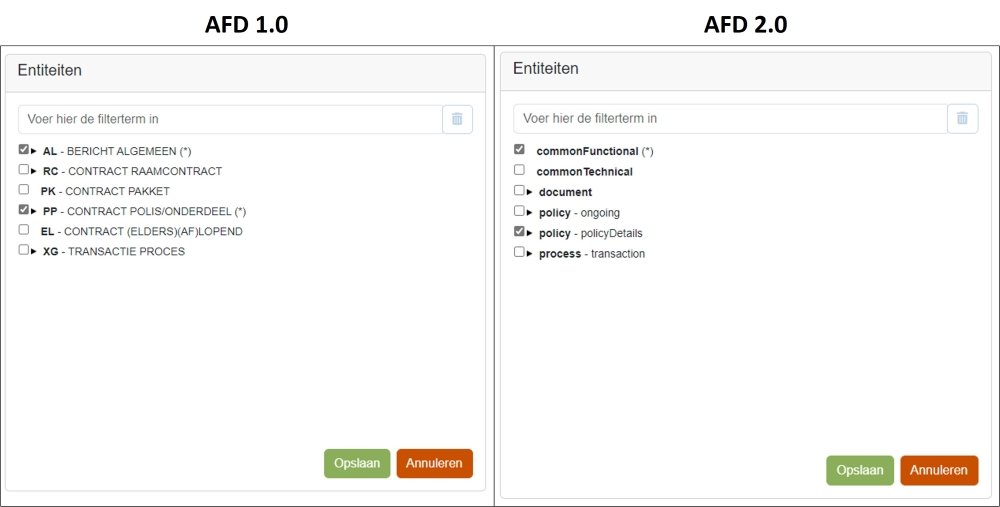

Entiteit selectiescherm
Als je handmatig navigeert door de structuur, kun je entiteiten openklappen met het pijltje aan de linkerzijde van de entiteit. Alle entiteiten die kunnen worden genest onder deze entiteiten staan hier vermeld en kunnen worden geselecteerd.

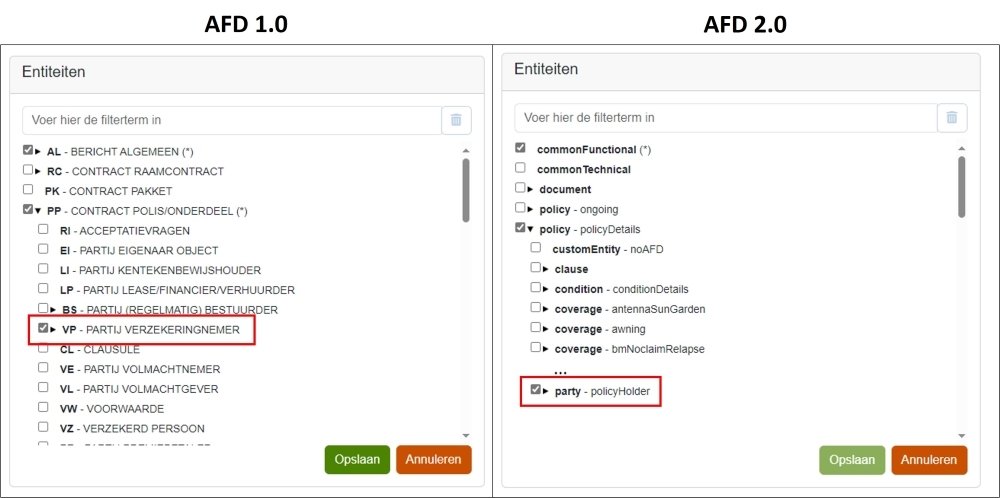

Voorbeeld: Selectie entiteit VP onder entiteit PP // entiteit party-policyHolder onder policy-policyDetails
Door te klikken op ‘Opslaan’ worden alle wijzigingen opgeslagen en wordt onderstaand scherm weer getoond.

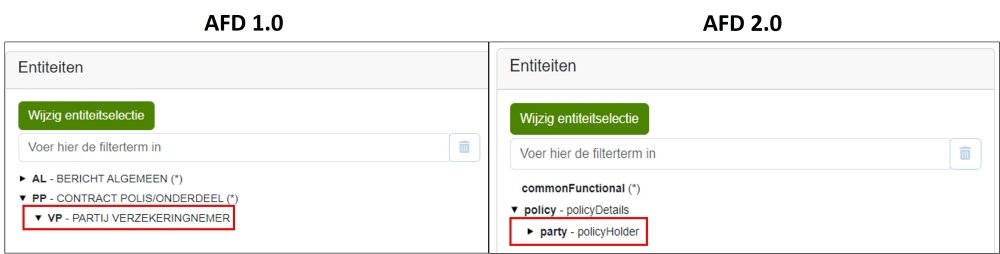

Overzicht geselecteerde entiteiten
Klik op een entiteit om de eigenschappen te bekijken of om aan te geven, hoe vaak deze entiteit mag voorkomen binnen de AFD-definitie (door het instellen van de toegestane herhaling van de entiteit). Ook de attribuutselectie wordt zichtbaar (in de rechterkolom) als je op de entiteit klikt. Het onderstaande scherm wordt geopend met daarin de volgende onderdelen:
- Eigenschappen
- Toegestane herhalingen entiteit
- Attribuutselectie: Toelichting over het selecteren van attributen

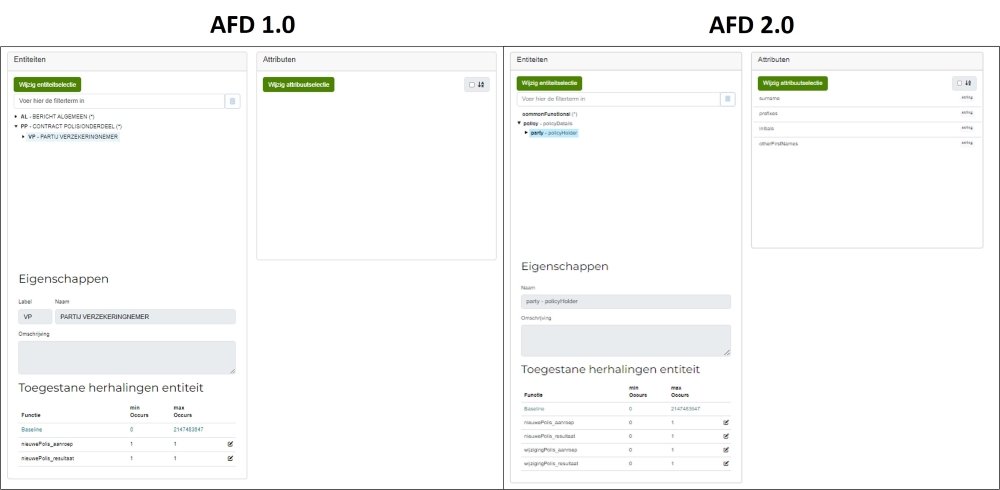

Eigenschappen en toegestane herhaling
Eigenschappen
Hierin vind je de in de datacatalogus vastgelegde eigenschappen van de entiteit. Deze zijn ter informatie. Je kunt ze niet aanpassen.
Toegestane herhalingen entiteit
Het kan wenselijk zijn om in een AFD-definitie een entiteit herhalend te laten voorkomen of om deze verplicht te stellen. Dat is in te stellen door de minOccurs en maxOccurs aan te passen (zie onderstaande afbeelding). minOccurs staat voor minimaal aantal voorkomens en maxOccurs staat voor het maximaal aantal voorkomens. Per berichtspecificatie (functie) kan voor iedere entiteit ingesteld worden of deze verplicht is en hoe vaak deze mag herhalen.
- Als minOccurs 0 is, is de entiteit niet verplicht, anders wel.
- Als maxOccurs groter is dan 1, kan de entiteit herhalend voorkomen (maximaal het aantal opgegeven keer).
- Als maxOccurs is 2147483647 dan mag de entiteit een onbeperkt aantal keer herhalen (unbounded).
Indien wijzigingen in het aantal herhalingen gewenst zijn, klik op het ‘bewerken’-icoon achter de functie.

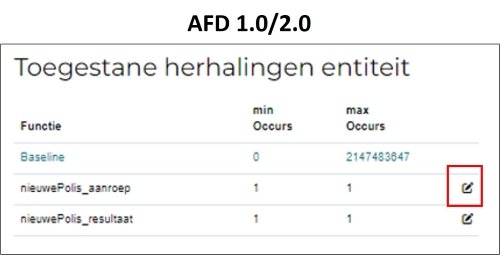

Bewerk aantal herhalingen per functie
Onderstaand dialoogscherm opent. Vul hier de gewenste waarden voor minOccurs en maxOccurs in en klik op ‘Opslaan’.

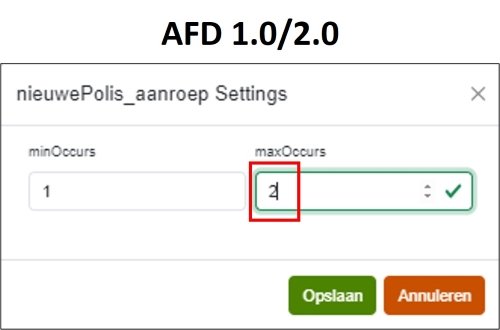

Stel het minimum en maximum aantal in
De wijzigingen zijn zichtbaar in het overzicht ‘Toegestane herhalingen entiteit’. Herhaal dit vervolgens voor elke entiteit. Als alle gewenste entiteiten zijn geconfigureerd is het tijd om per entiteit de gewenste attributen te selecteren en te configureren.

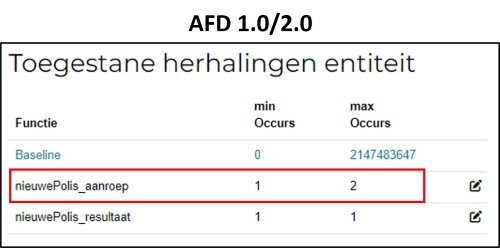

Overzicht herhalingen van betreffende entiteit per berichtspecificatie (functie)
