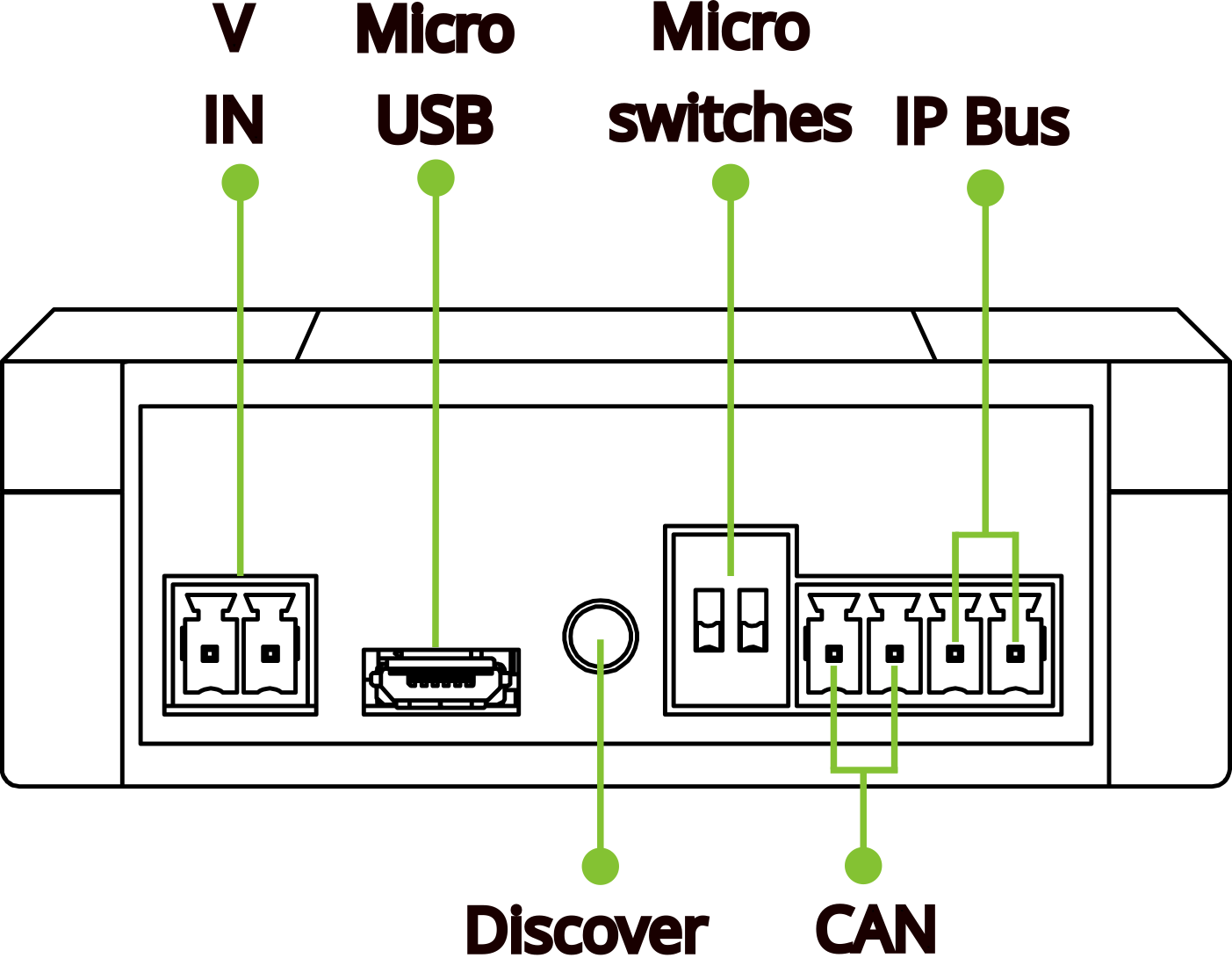

1.2.2. Panel frontal del dispositivo

En el panel frontal del dispositivo se encuentra los siguientes conectores:

Entrada de alimentación
Entrada de tensión de alimentación con un rango operativo entre 9-25VDC.

MicroUSB – VIN
Entrada de tensión de alimentación. Para alimentar el dispositivo a 5VDC con conector microUSB. (No incluye alimentador)

Botón Discover
Este botón permite realizar dos acciones:

• Enlazar el dispositivo en la App: Esta acción se detalla más en el apartado 1.3.- Configuración, instalación y puesta en marcha.


Microinterruptores (No habilitados)
Dos microinterruptores con las siguientes funcionalidades:

CAN ( * ) / IPBus ( * )

• CAN H y L: Recepción de tramas CAN por parte de la maniobra
• IPBus H y L: Procesamiento de tramas IPBus para la transmisión de datos a través de dos hilos


!En las versiones actuales, estas funcionalidades no se encuentran disponibles.
