8.1.6. Relais USB

Les produits Relais USB sont vendus en deux versions, avec un ou deux relais et peuvent être utilisés comme accessoires pour le GSR – GSM Smart Router.

Contenu de la boîte

Version 1 relais Version 2 relais
Relais USB 1 relais Relais USB 2 relais
– Câble USB – micro USB

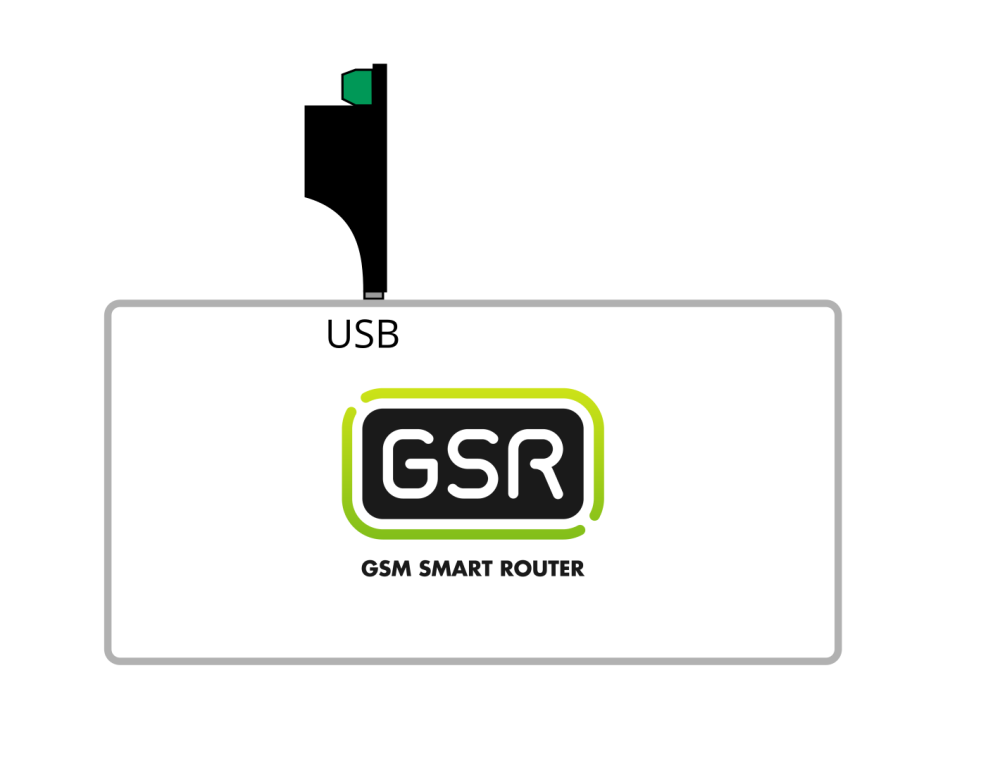

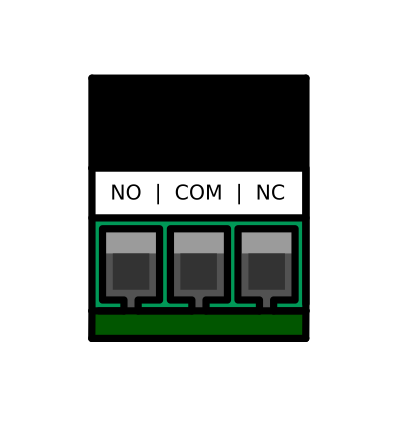

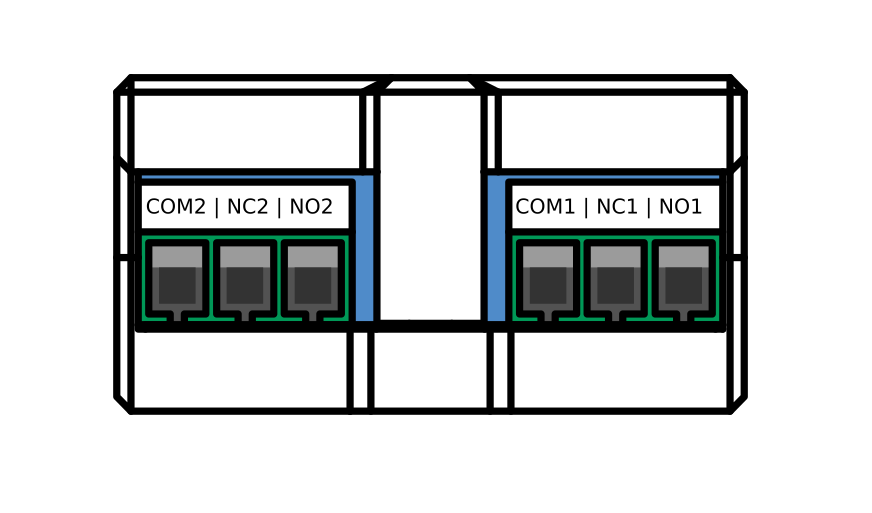

Connexion

Version 1 relais Version 2 relais


NO: Contact Normalement Ouvert COM2: Contact Commun relais 2
COM: Contact Commun NC2: Contact Normalement Fermé relais 2
NC: Contact Normalement Fermé NO2: Contact Normalement Ouvert relais 2
– COM1: Contact Commun relais 1
– NC1: Contact Normalement Fermé relais 1
– NO1: Contact Normalement Ouvert relais 1

Configuration de la plateforme

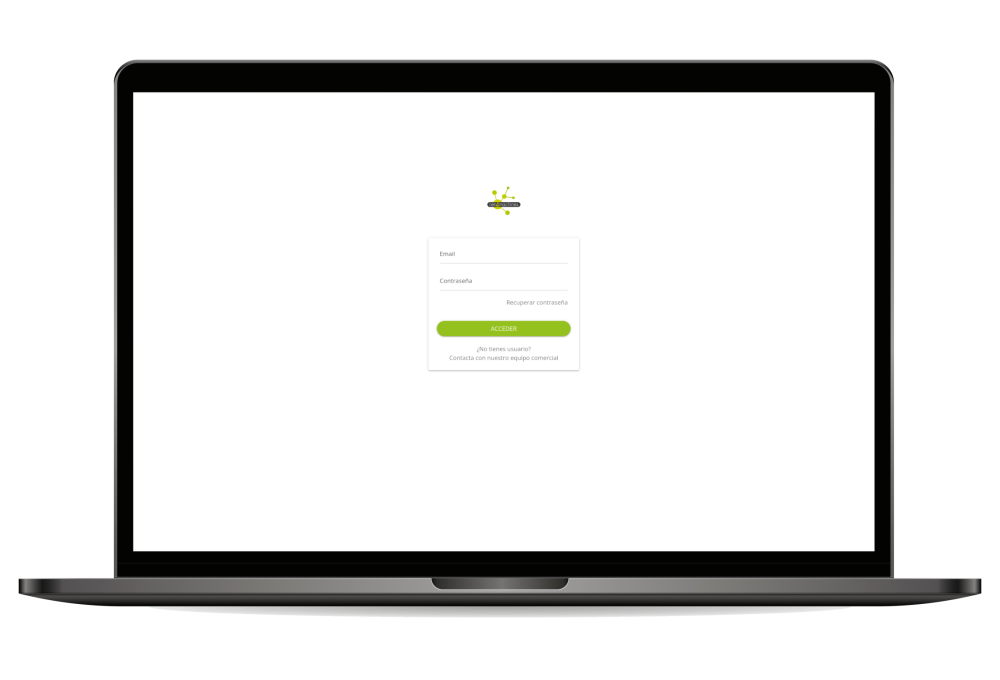

1. Accédez à la plateforme Net4Machines Smart Control

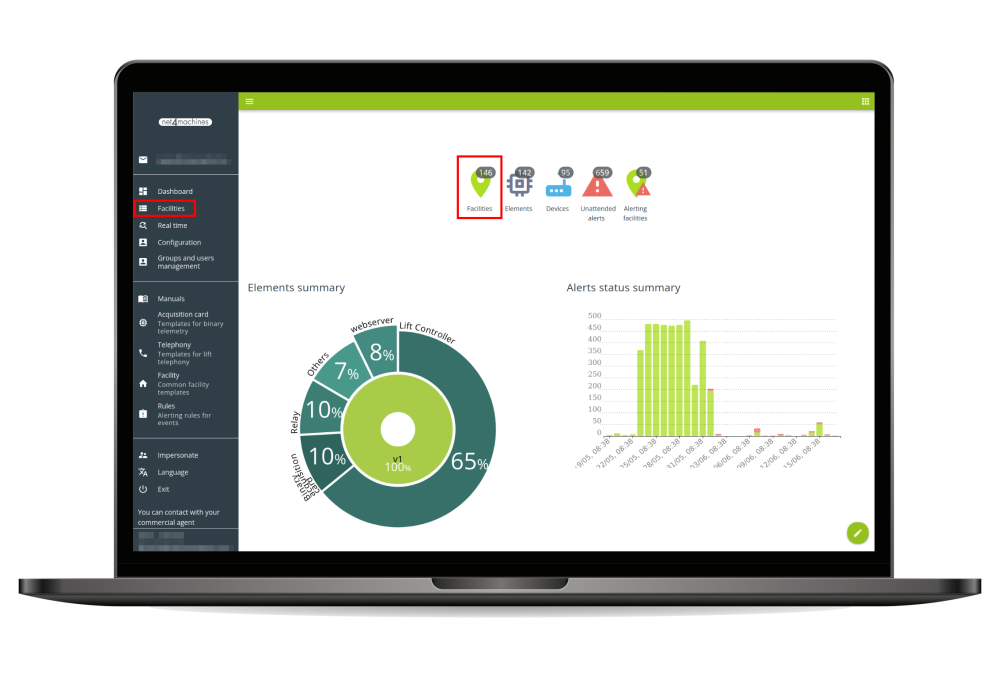

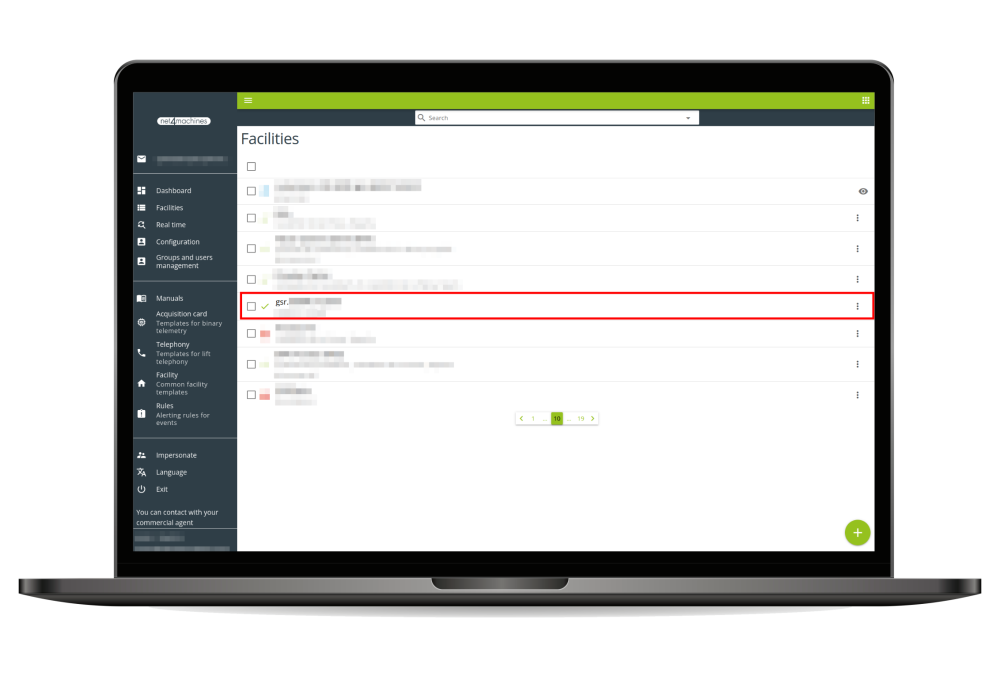

2. Localisez l’installation

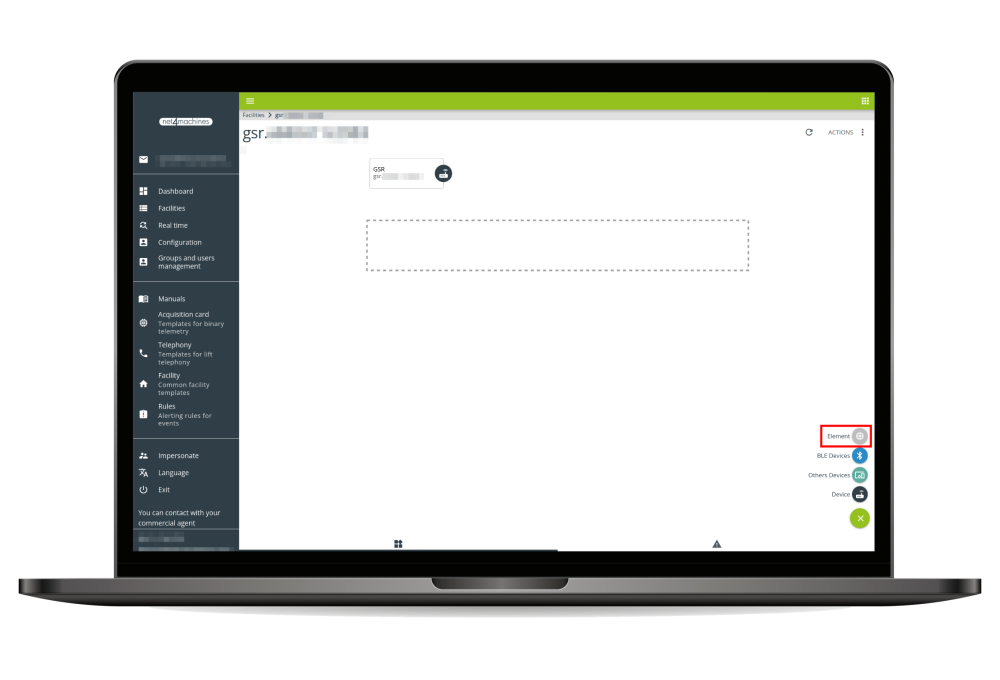

3. Ajoutez un nouvel Element


4. Ajoutez une référence, sélectionnez le type Relay et choisissez le modèle 1 ou 2 relais, enfin appuyez sur Create

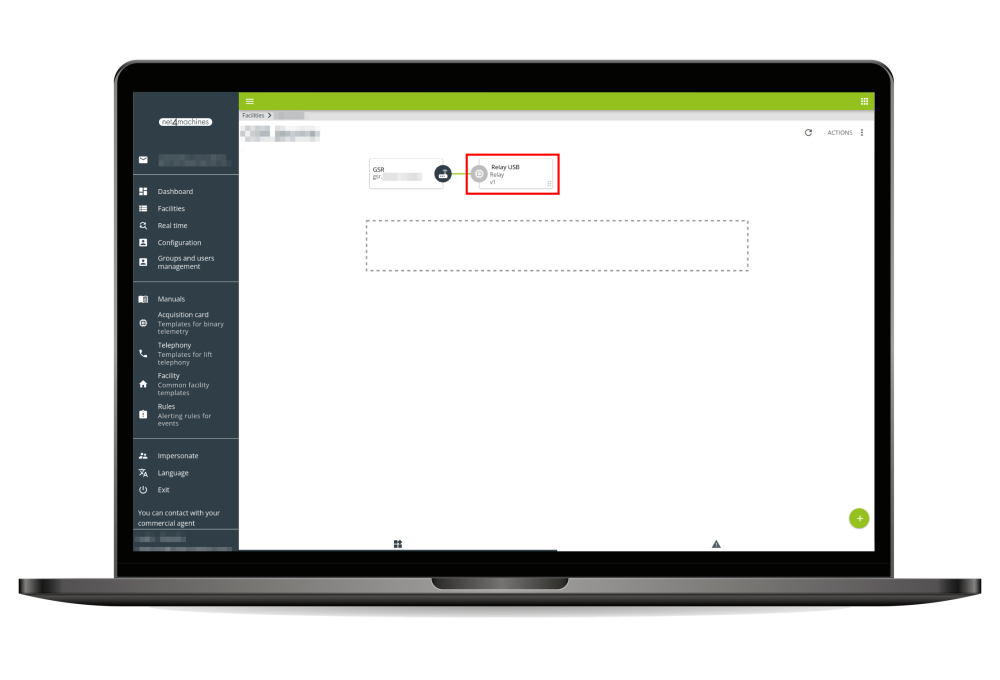

5. Faites glisser l’élément vers le GSR

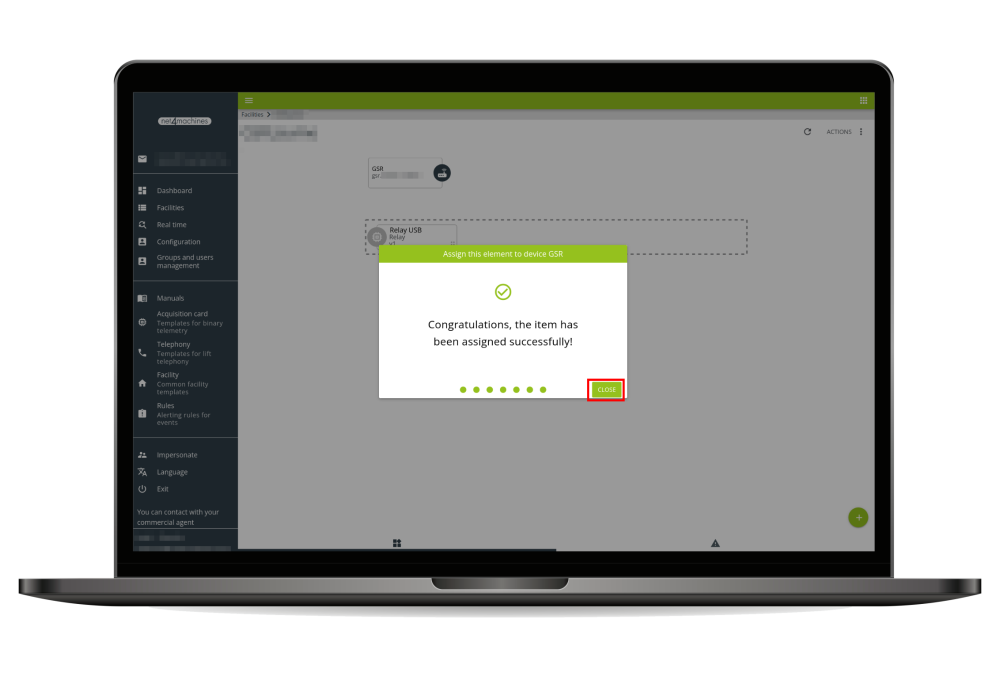

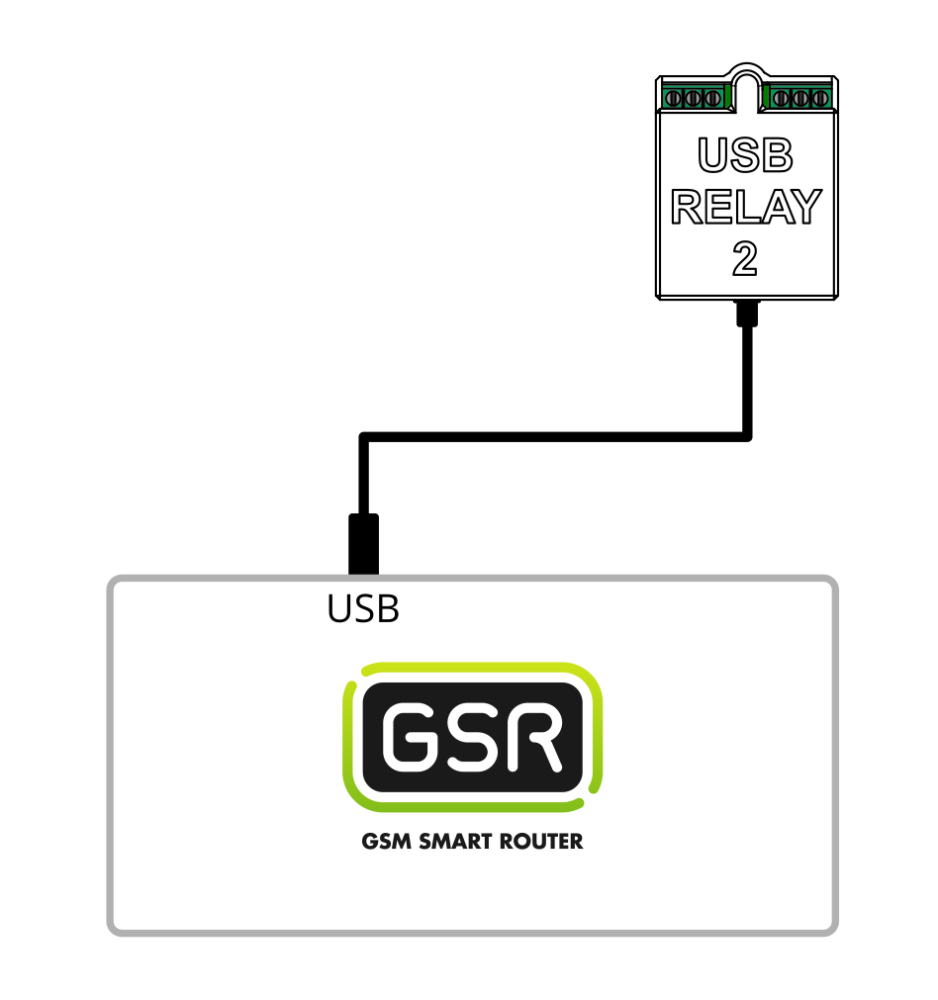

6. Suivez les étapes décrites dans l’assistant, connectez le relais USB et une fois le processus terminé avec succès, appuyez sur Close

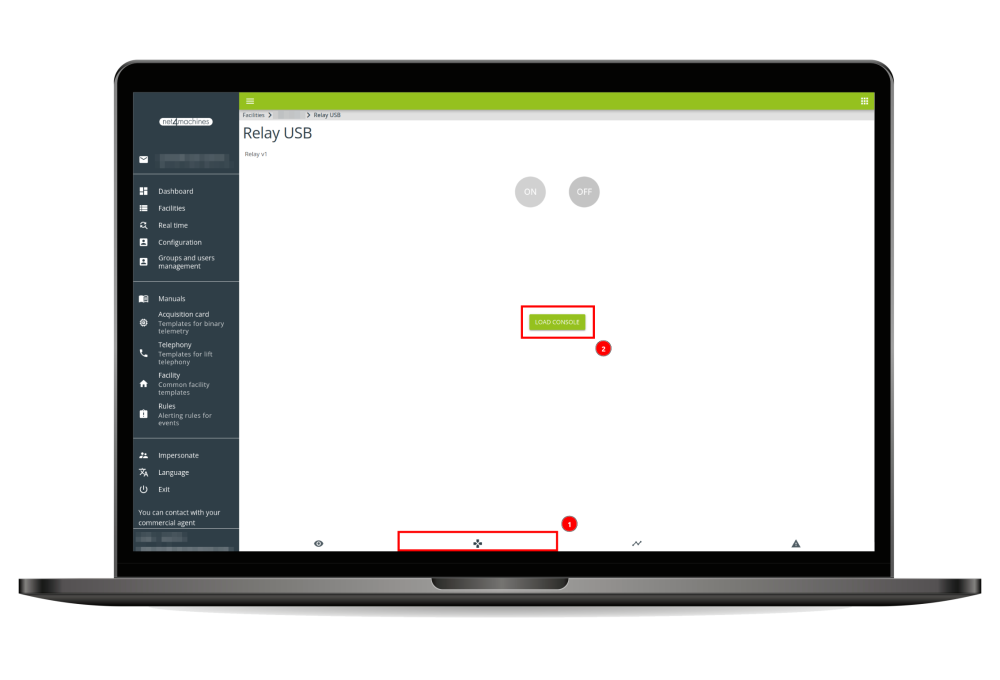

7. Appuyez sur l’élément, section Control et Load Console

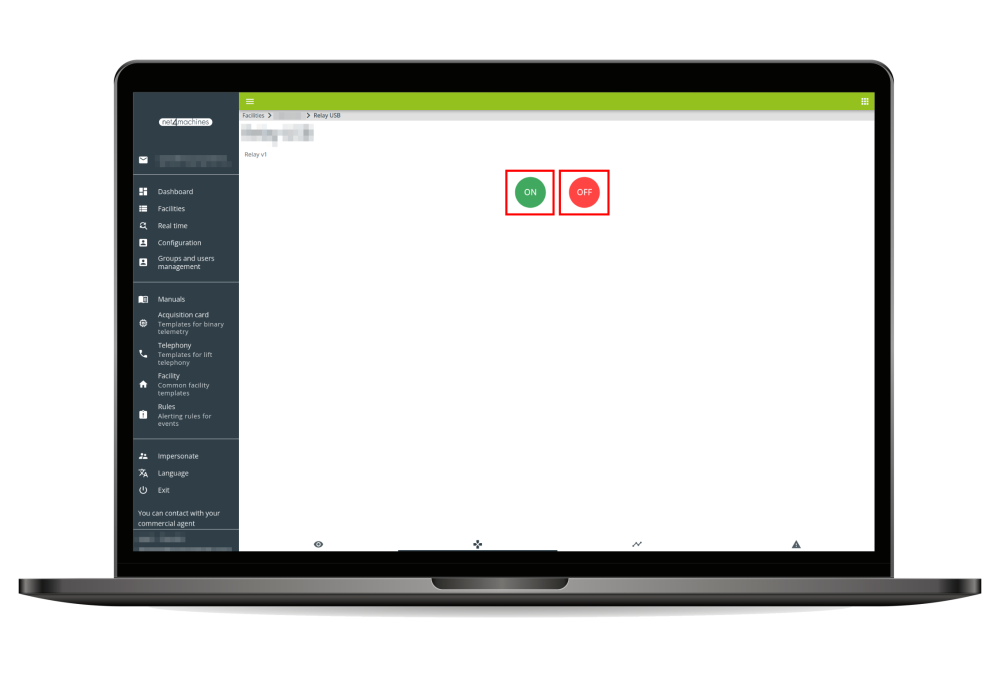

8. Une fois la connexion établie, utilisez les boutons ON et OFF
