8.1.1.7. Rekoba EKM 66 / EKM 68

1. Connexions disponibles pour le GSR

Option RS232 Option USB

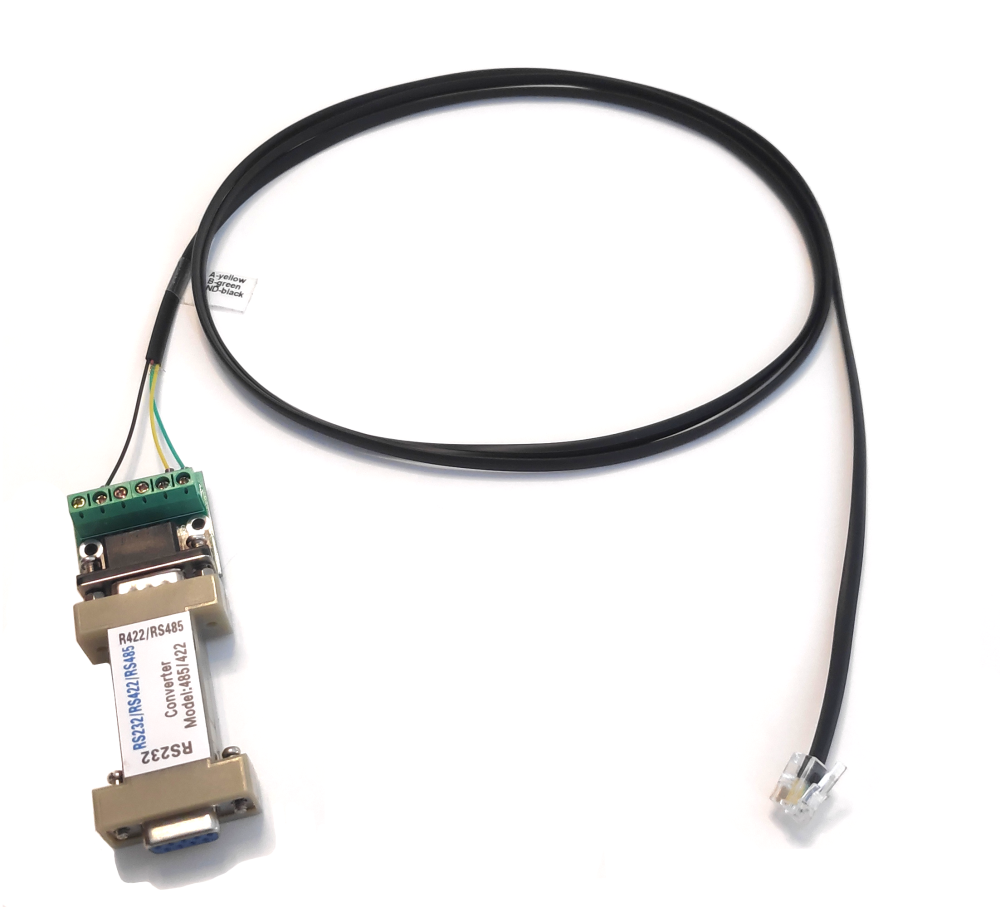

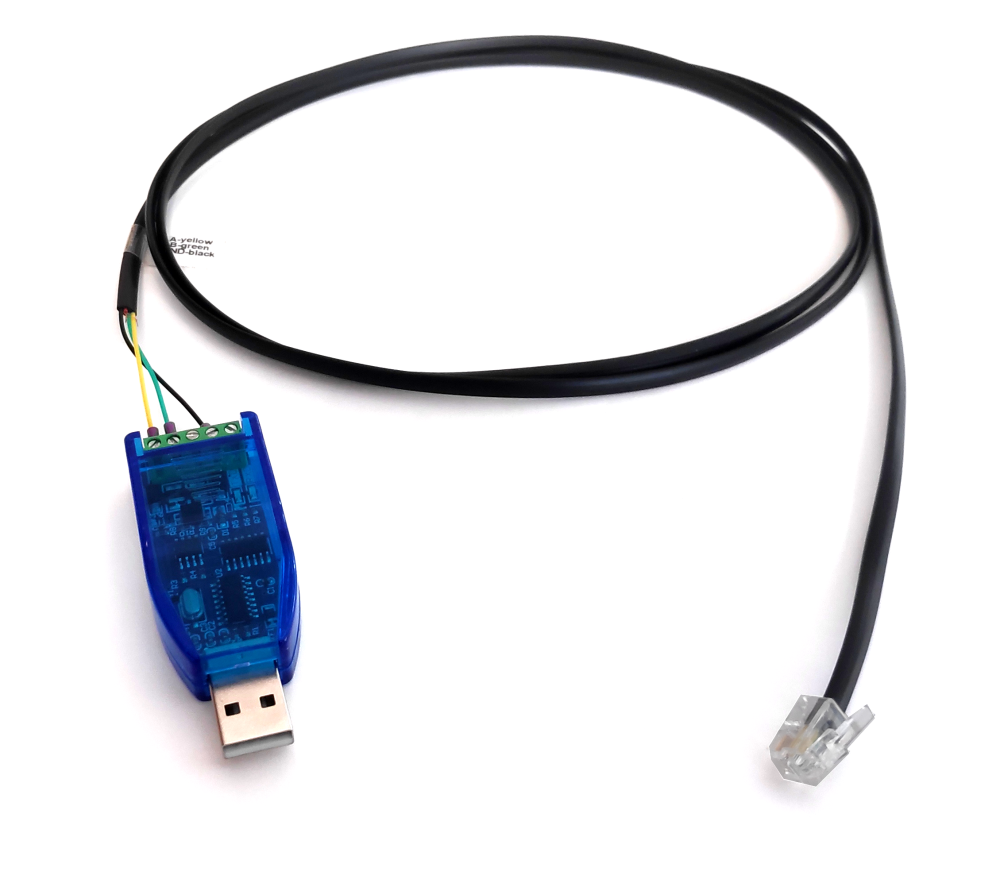

REK EKM66/68 Toolkit RS232 REK EKM66/68 Toolkit USB

2. Connexion au contrôleur

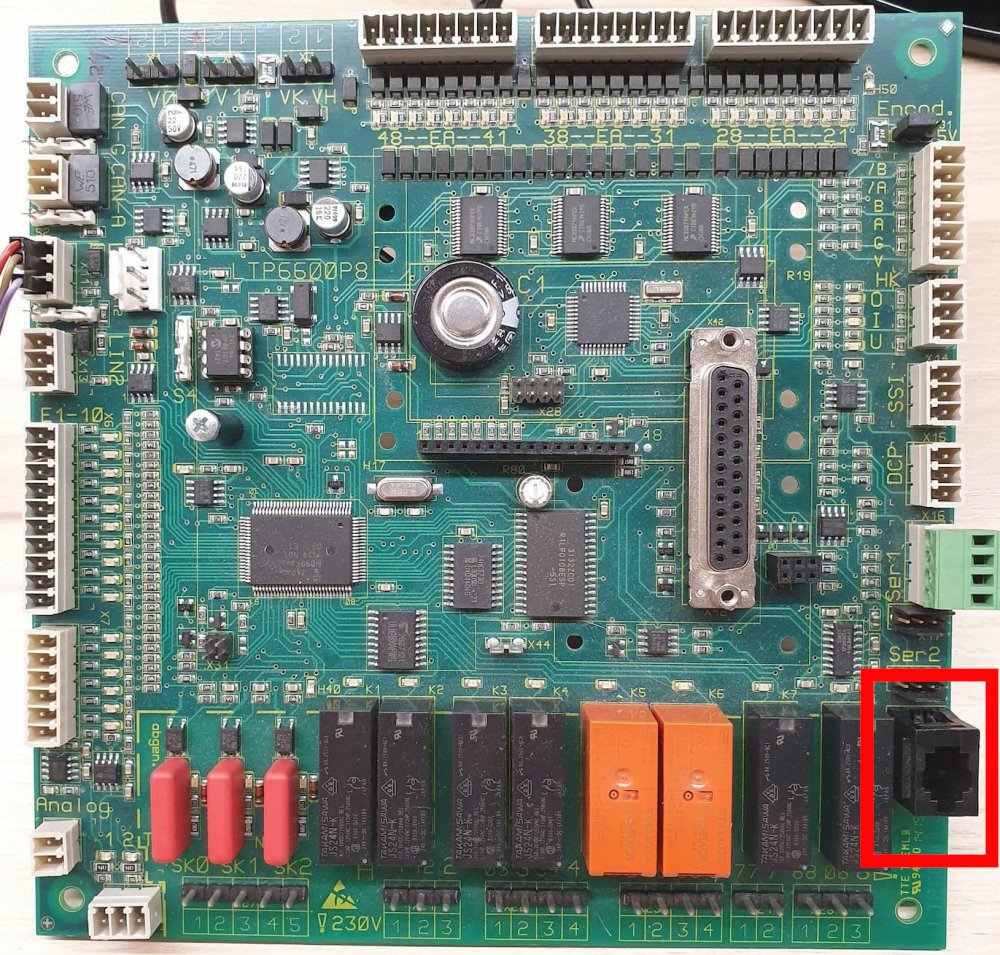

1. Localisez le connecteur Term et connectez-le comme décrit.



2. Selon le type de connexion dans le GSR, utilisez l’un des ports ci-dessous

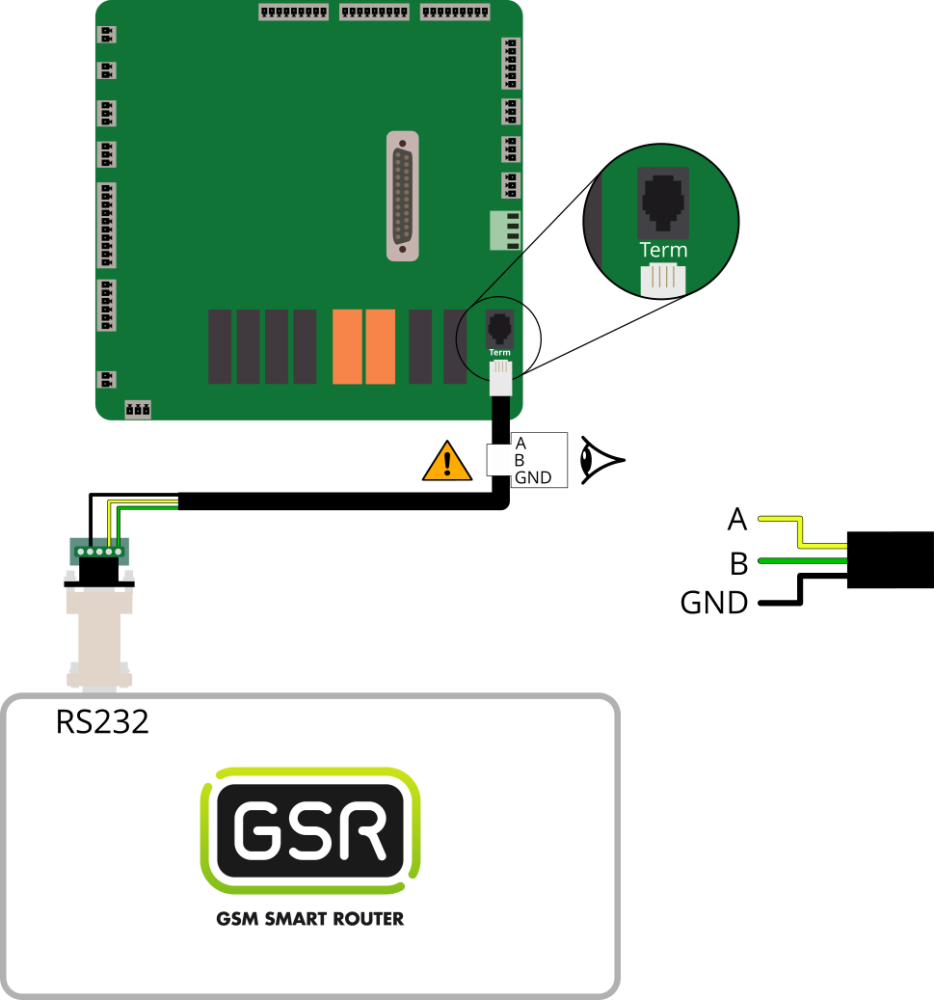

Connexion par RS-232 Connexion par USB



3. Effectuez la connexion.

Convertisseur Fil
A Jaune
B Vert
GND Noir

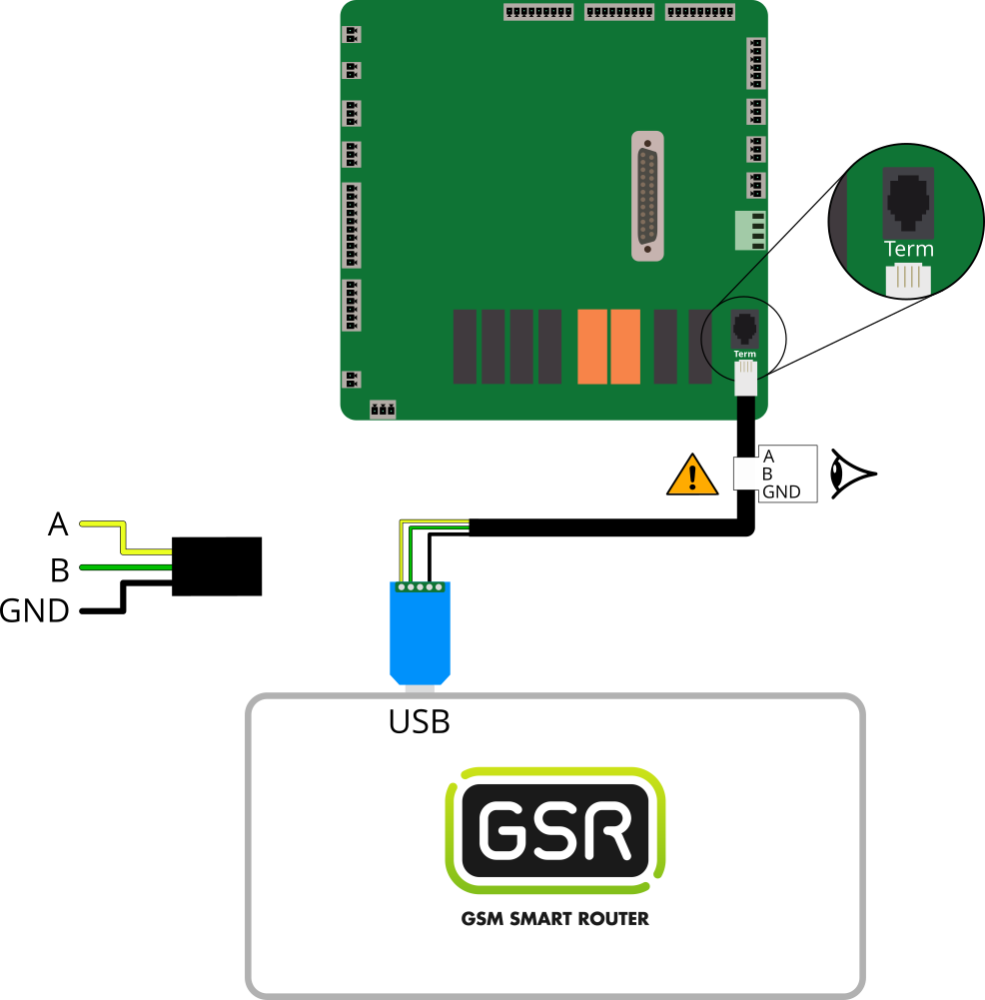

Connexion par RS-232 Connexion par USB
