GSR

8.1.1.6. OTIS

1. Conexiones disponibles para GSR

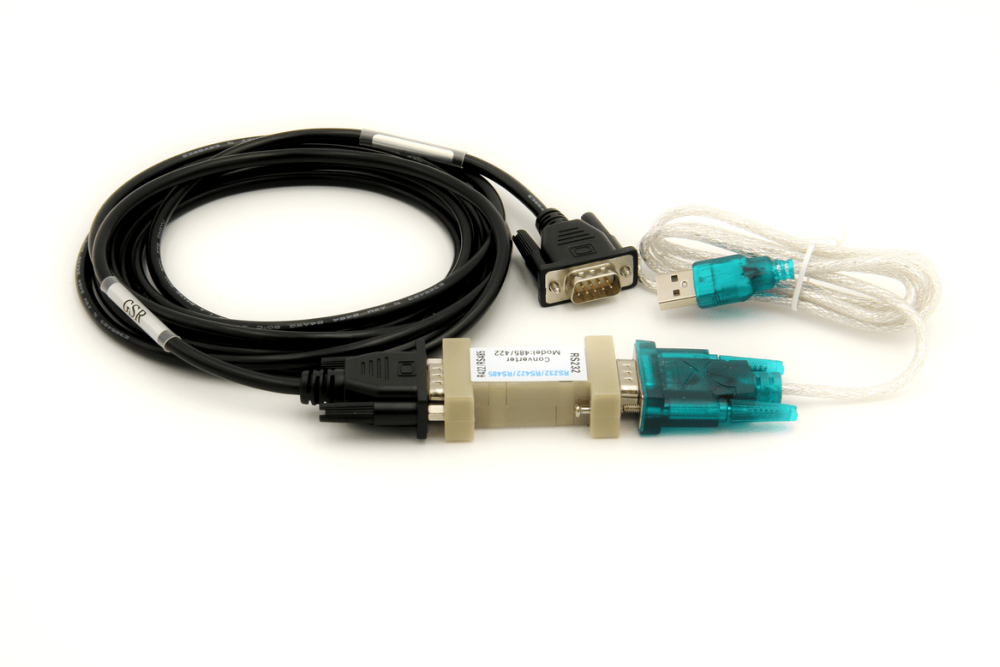

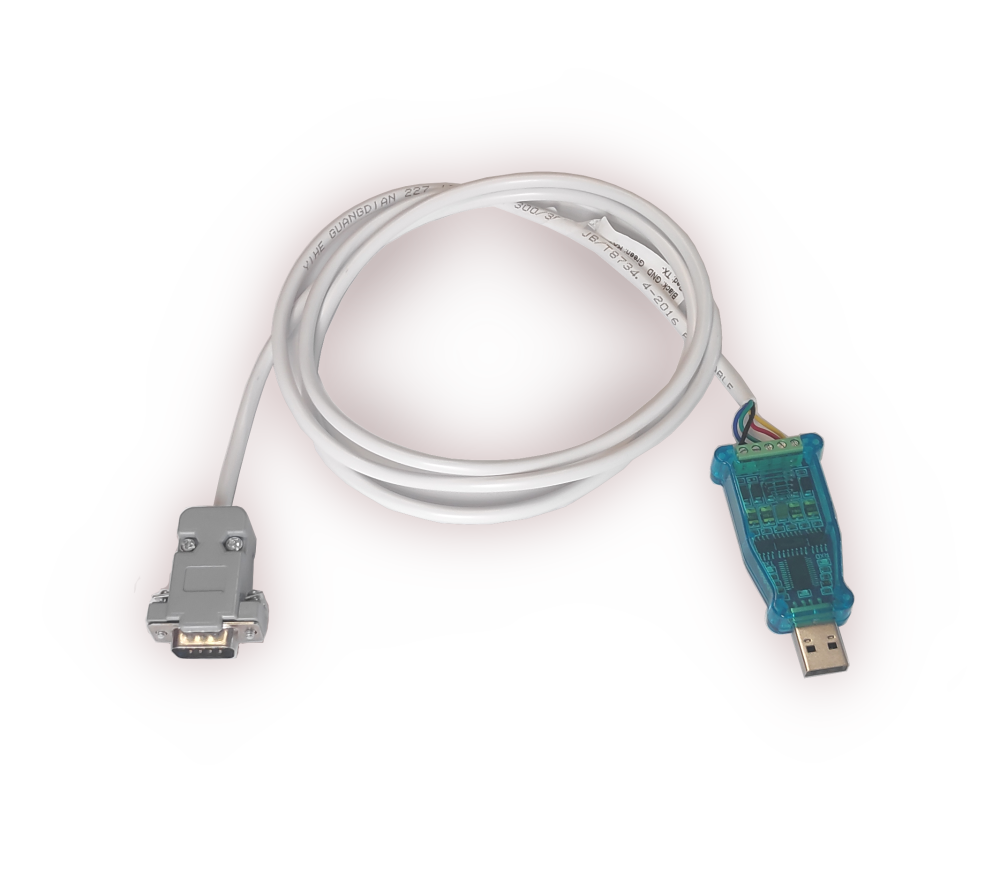

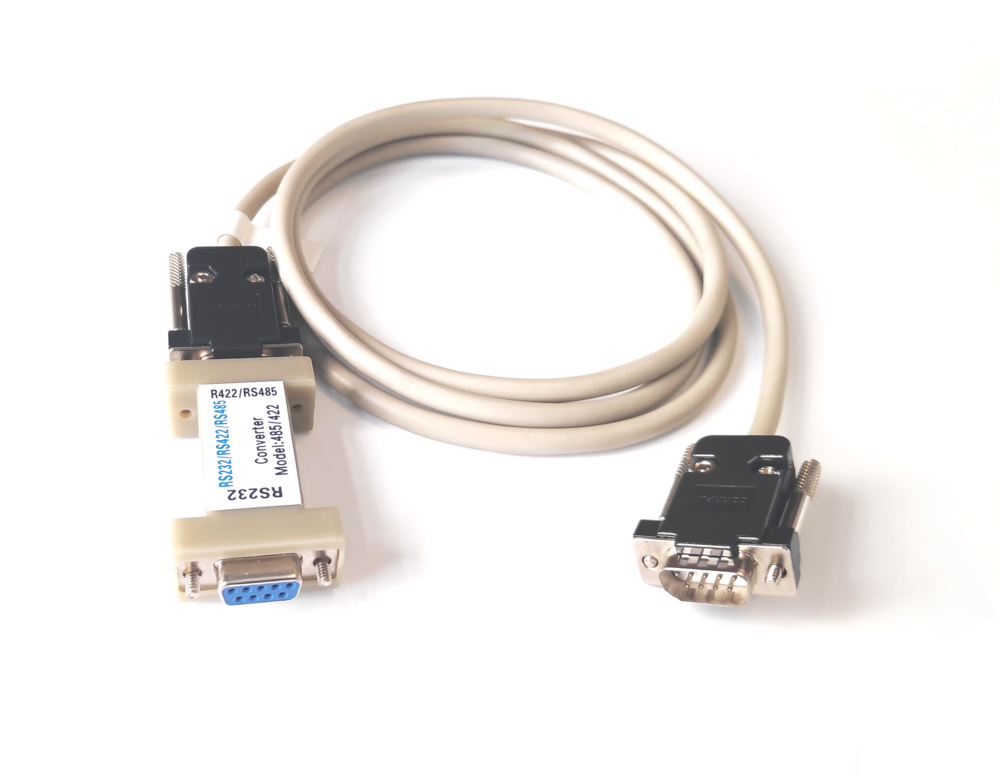

RS232 versión 1 USB versión 1
OTI Toolkit Wires RS232 OTI Toolkit Wires USB

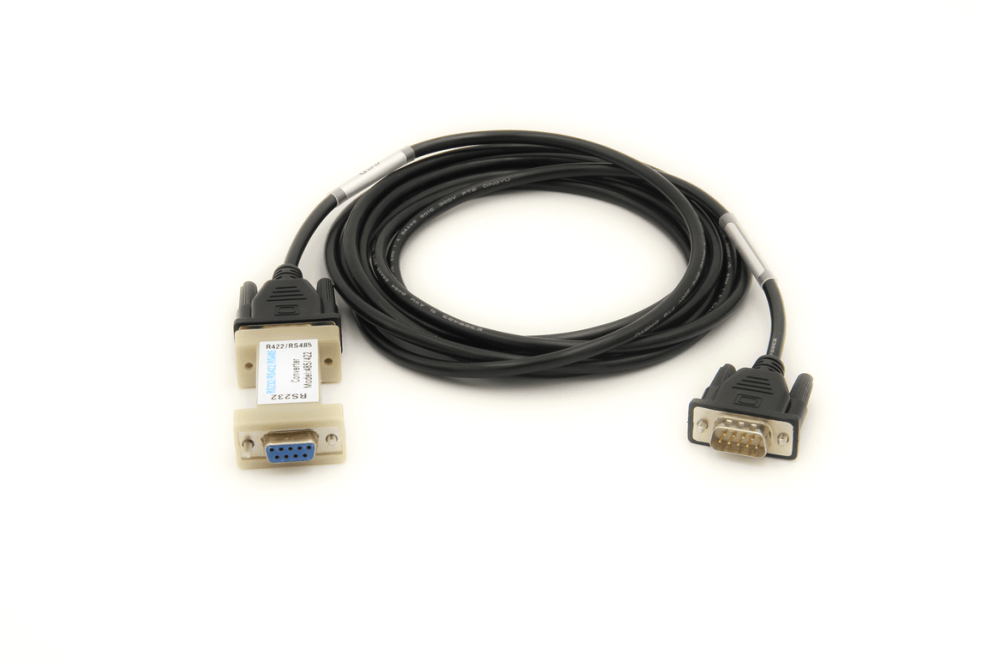

RS232 versión 2 RS232 USB versión 2
OTI Toolkit RS232 OTI Toolkit RS232 USB
RS232 versión 3 RS232 USB versión 3
OTI Toolkit RS232 OTI Toolkit RS232 USB

2. Conexión a maniobra

1. Localizar el conector SVT (OTIS 2000) o el conector Service Tool (OTIS Gen2) y realizar el cableado acorde a la etiqueta del cable. Conectar al conversor RS232-RS422/RS485 o USB-RS422/RS485.

2. Según el tipo de conexión en GSR usar uno de los esquemas inferiores.

Conexión RS-232 Conexión USB

3. Realizar la conexión.

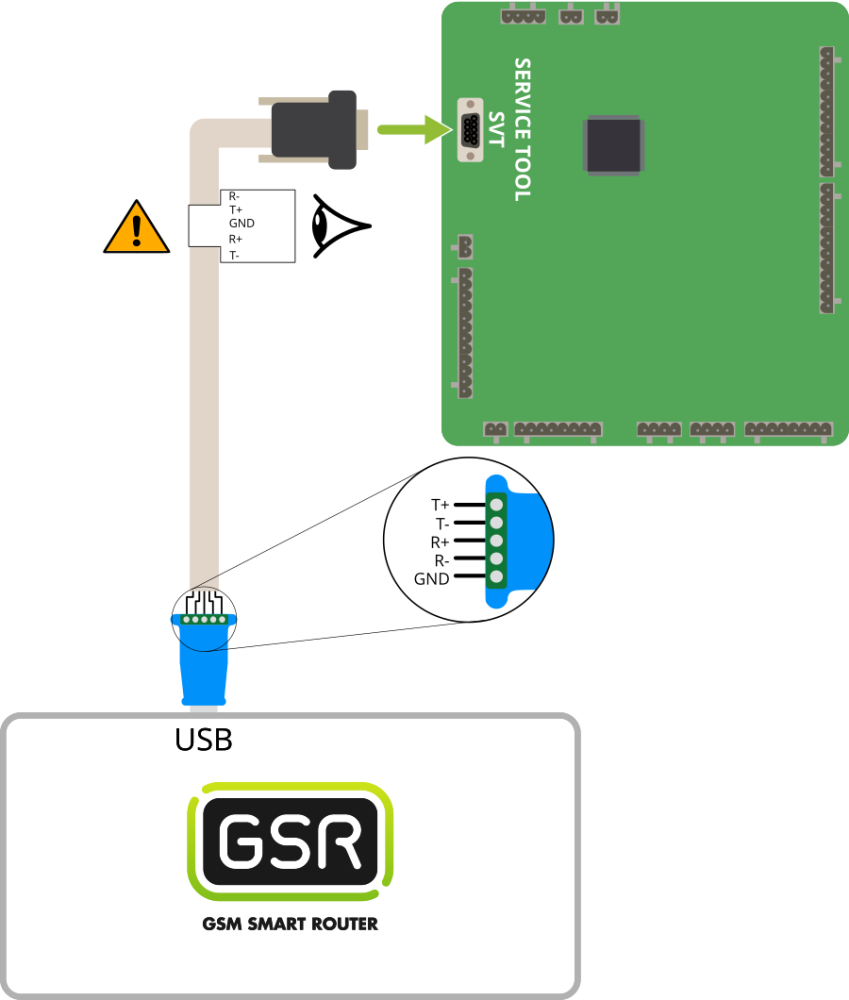

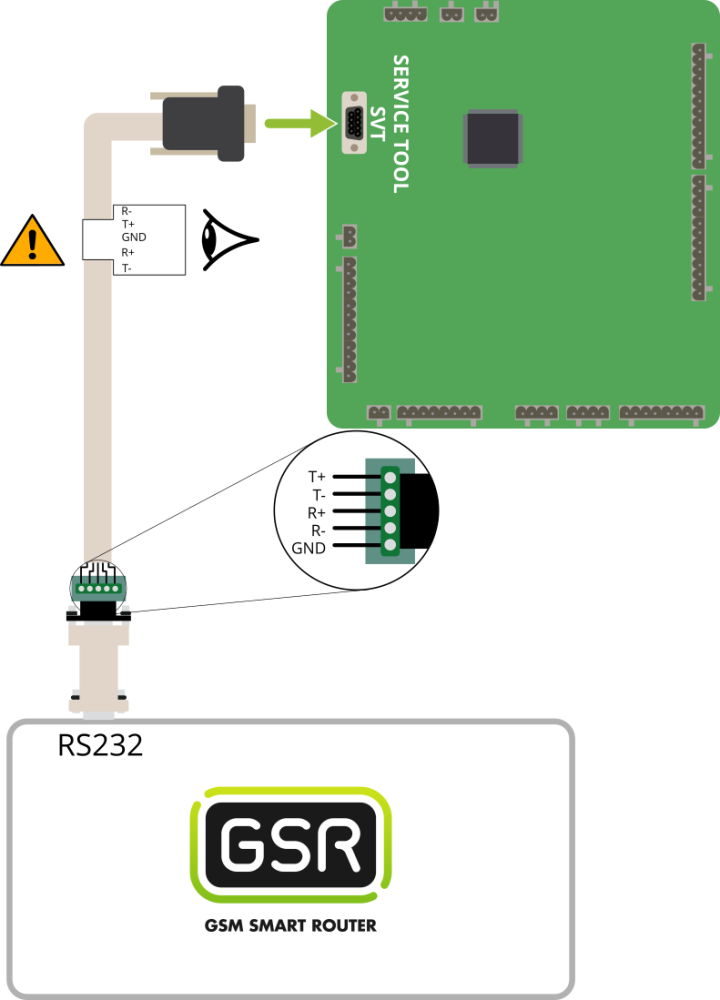

RS232 versión 1 USB versión 1

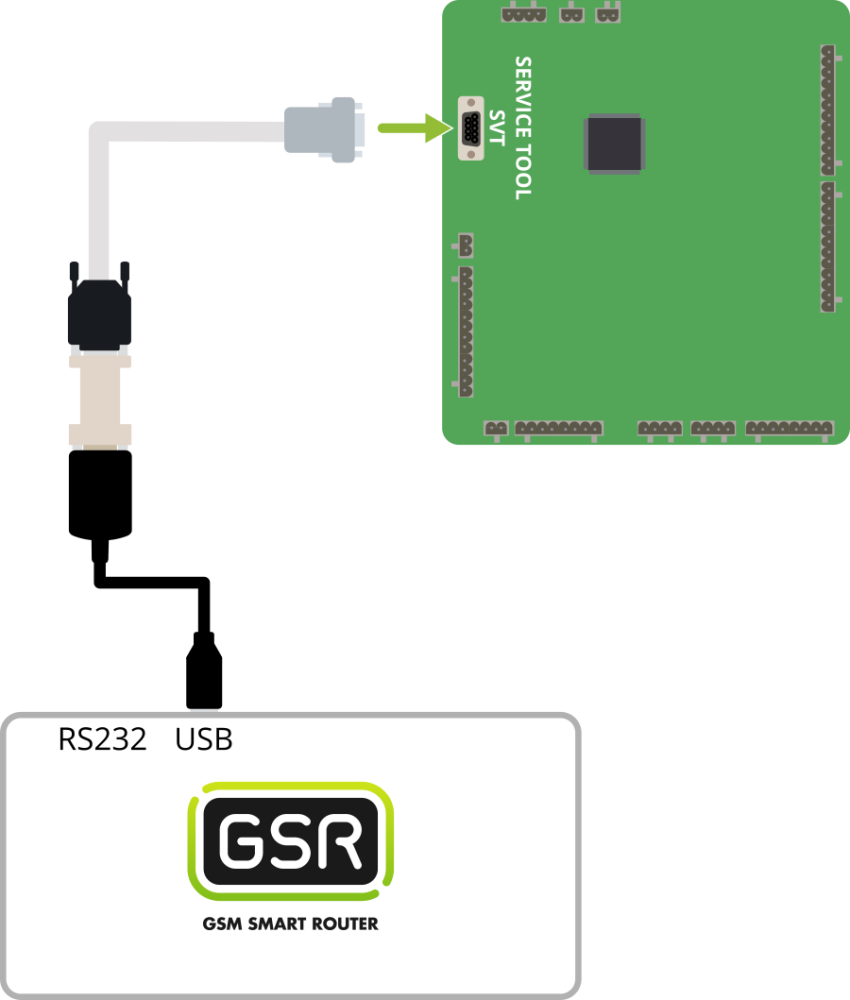

RS232 versión 2 USB versión 2

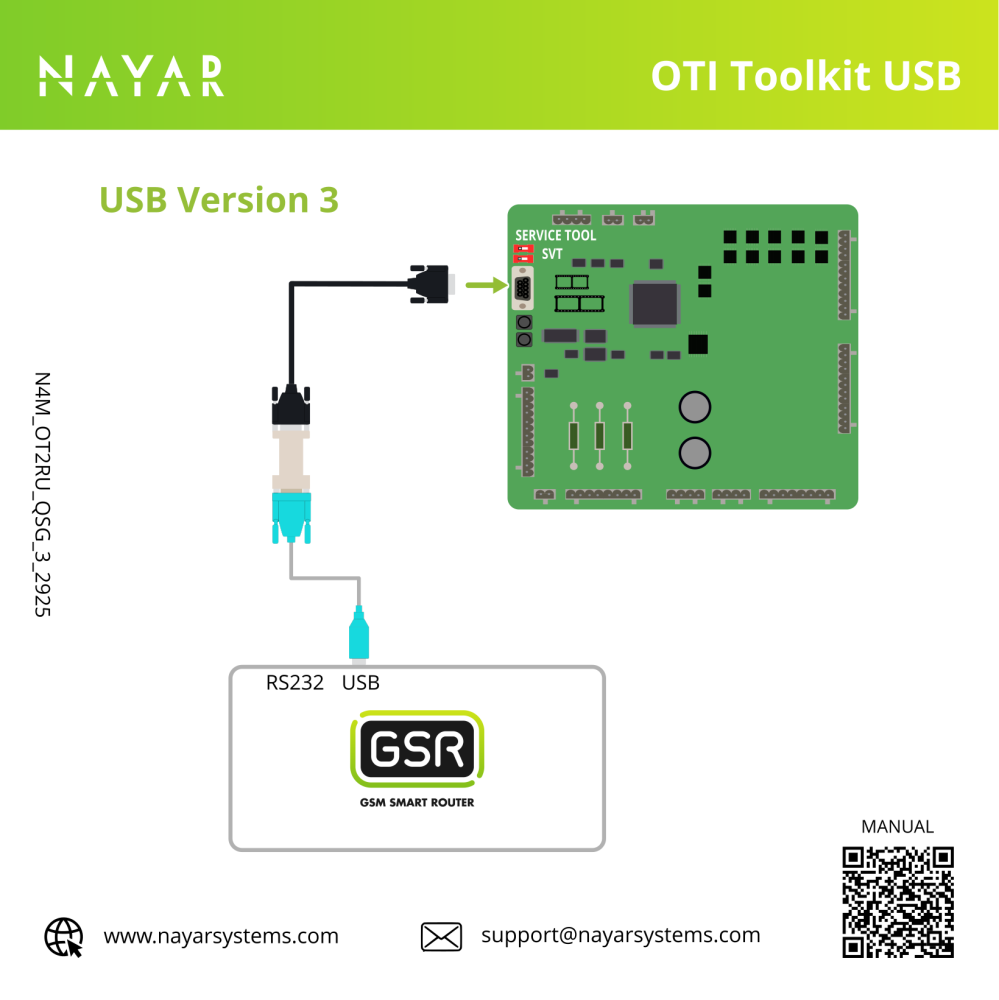

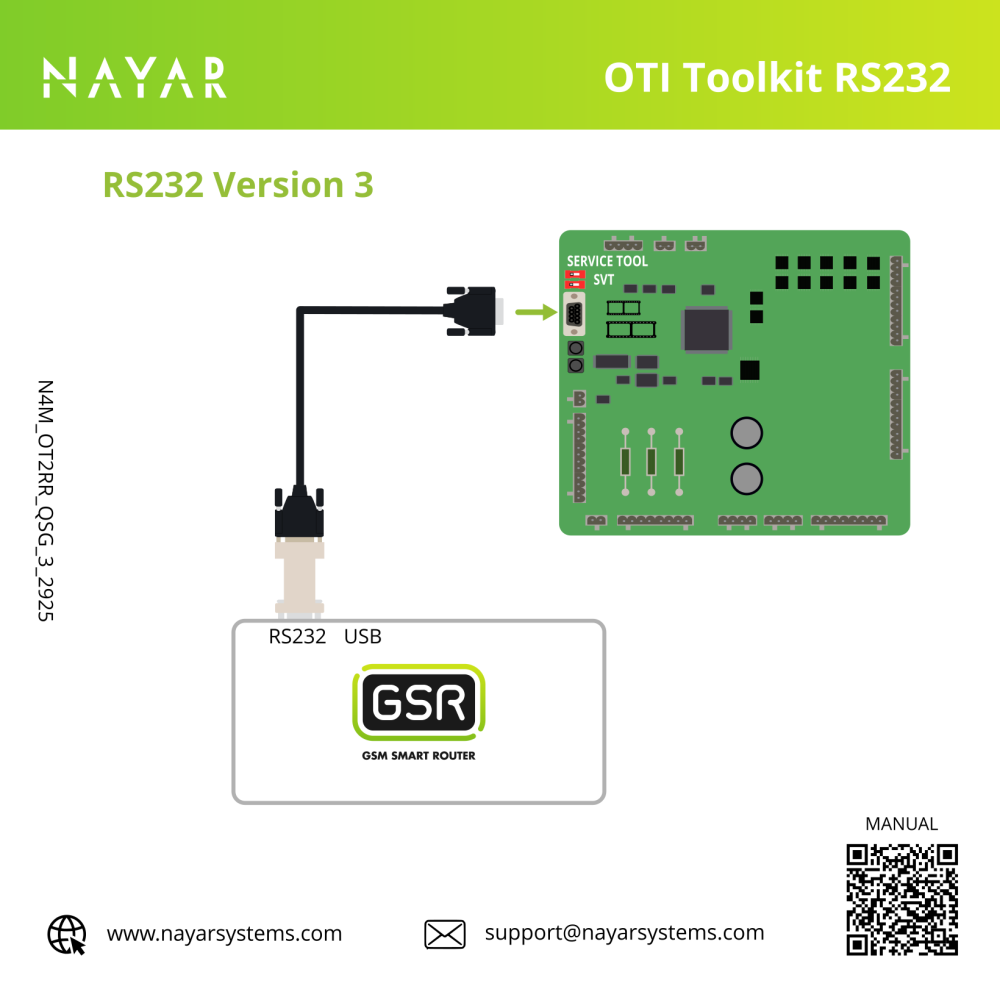

RS232 versión 3 USB versión 3
