GSR

8.1.1.1. Edel Advanced K2

1. Conexiones disponibles para GSR

Opción RS232 Opción USB

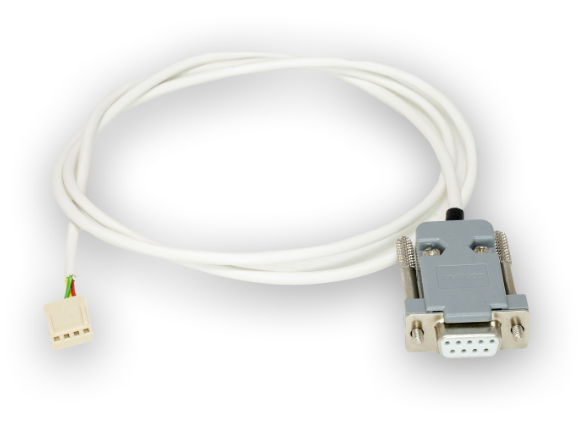

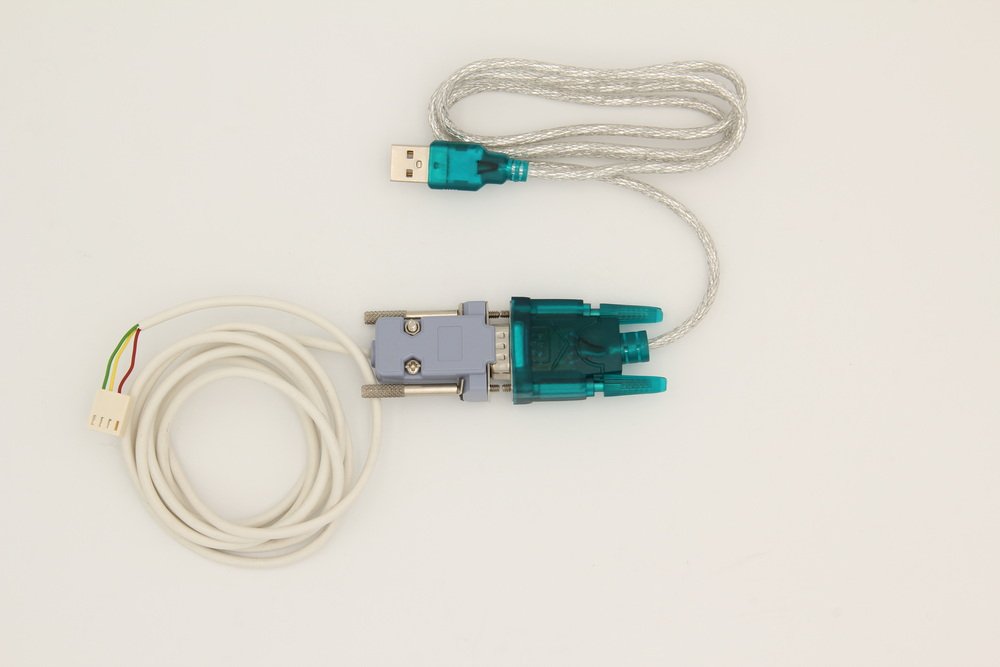

EDE Advanced K2 Toolkit RS232 EDE Advanced K2 Toolkit USB

2. Conexión a maniobra

1. Retirar la consola.

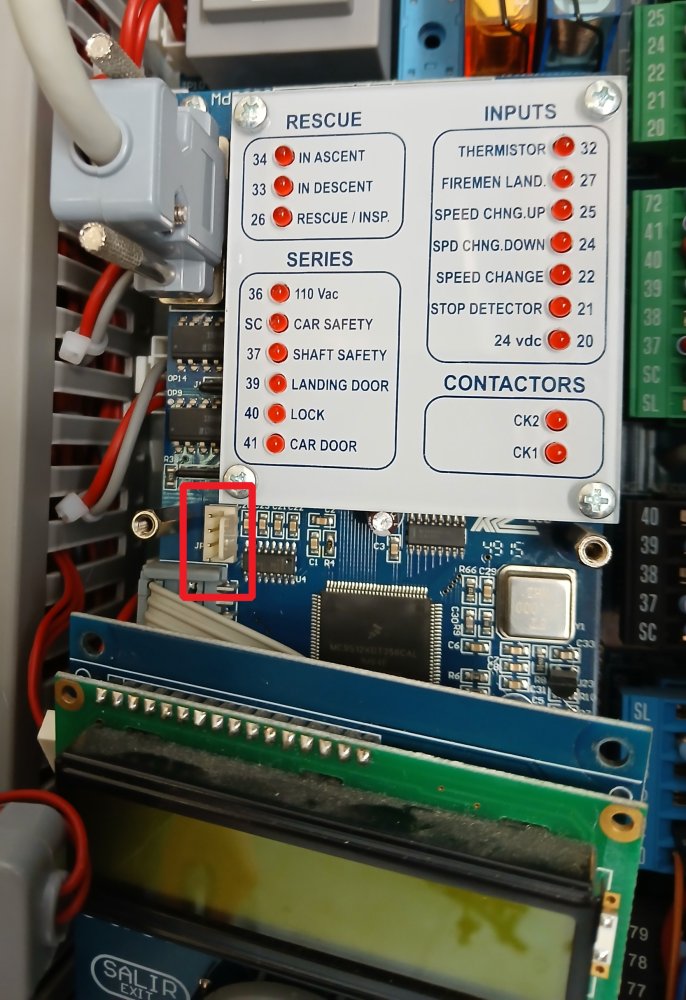

2. Localizar el conector JP1 y conectar el cable a él.

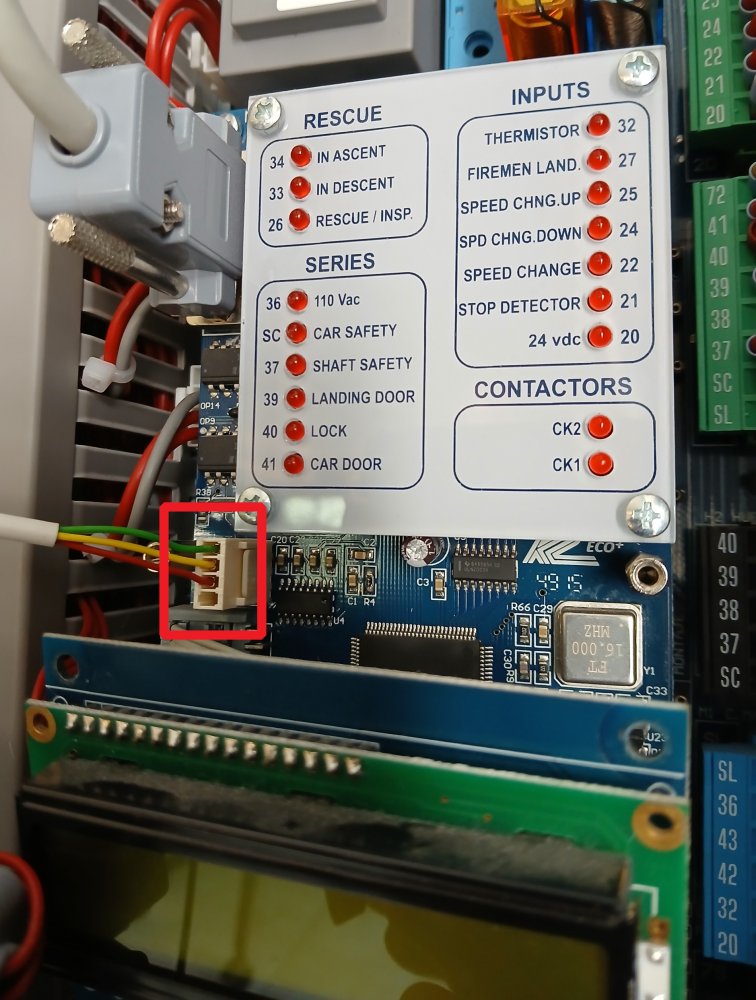

3. Realizar la conexión.

Conexión RS-232 Conexión USB

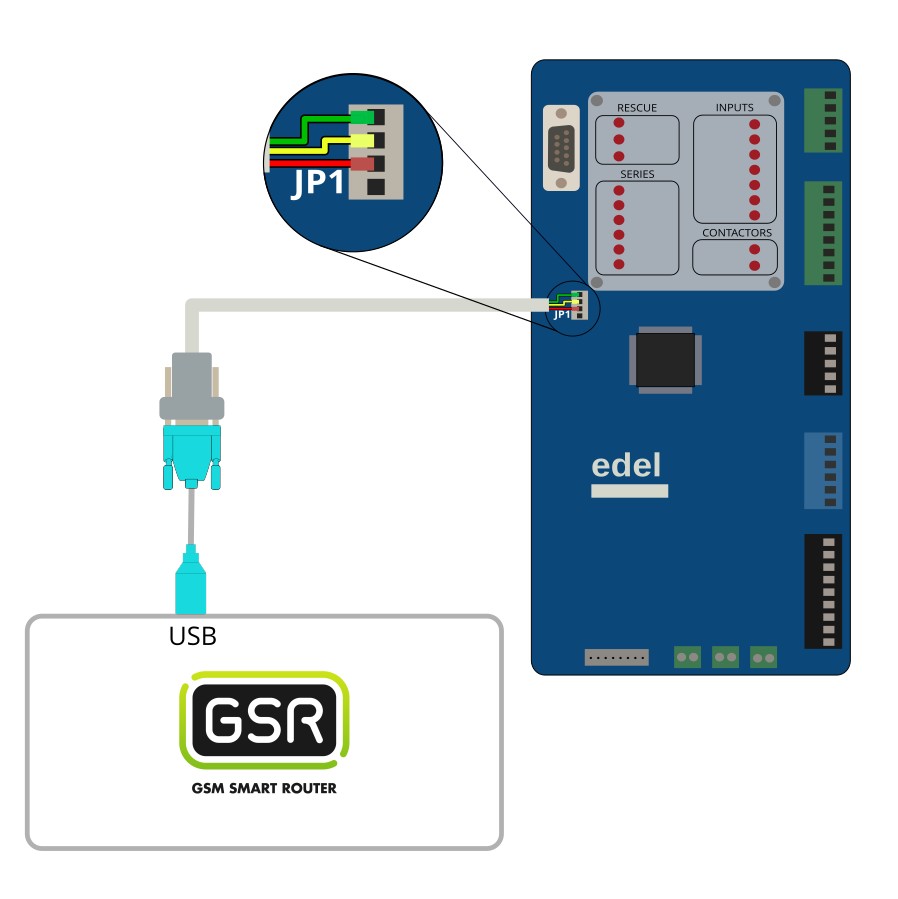

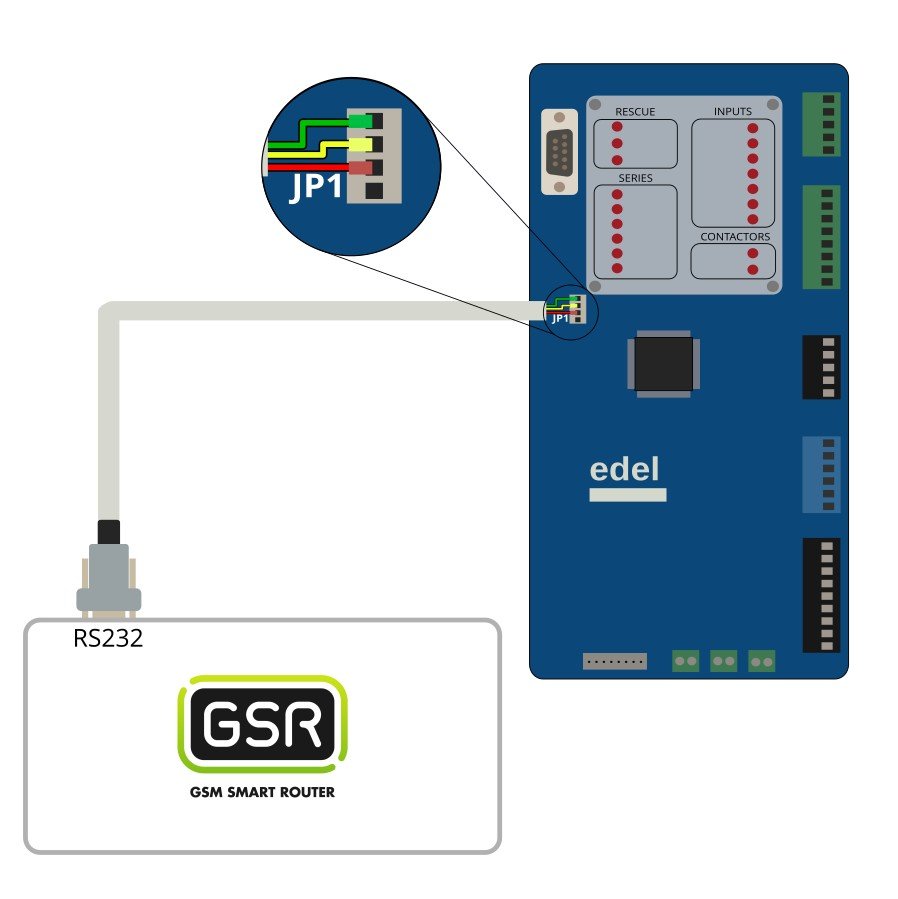

4. Segun el tipo de conexión en GSR, usar uno de los esquemas inferiores.

Conexión RS-232 Conexión USB
