8.1.5.1.1. Características



Contenido del producto

  • Tarjeta de adquisición binaria
  • Cable USB a miniUSB


Tarjeta de adquisición binaria V3

• Microcontrolador ATmega32U4
• Alimentación a 5V a través de conector USB
• Conector Mini-USB
• Conectores de terminal de bloques de 3,81 mm
• 14 Entradas digitales tolerantes a 24V con selector de pull-up y pull-down
• Salida de 5V para alimentar circuitos externos
• Puerto RS485 con selector de resistencia de final de bus de 120 Ω
• Puerto CAN Bus 2.0B con selector de resistencia de final de bus de 120 Ω
• Salida de relé

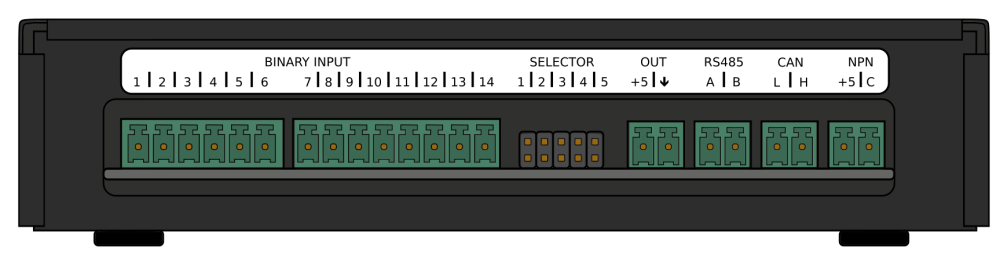

Conectores de la tarjeta de adquisición binaria V3


Binary input 1-14 – Entradas digitales de propósito general

Selector – Selector de jumpers

Selector Función
1 Pull-up de entradas digitales
2 Pull-down de entradas digitales
3 Resistencia final de bus RS485
4 Resistencia final de bus CAN (60Ω)
5 Resistencia final de bus CAN (60Ω)

OUT – Salida de alimentación externa

Pin Función
1 +5V
2 GND

RS485 – Conector de salida tipo RS485

Pin Función
1 A
2 B

CAN – Conector de salida tipo CAN Bus

Pin Función
1 L
2 H

NPN – Salida de relé

Pin Función
1 +5V
2 Salida de relé
